Capteur d'absorption NIR EXspect 231

Présentation

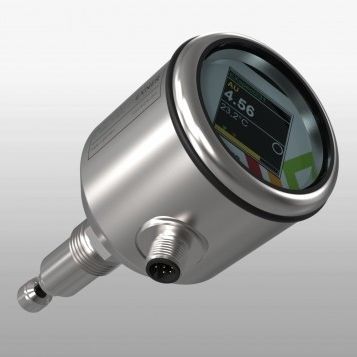

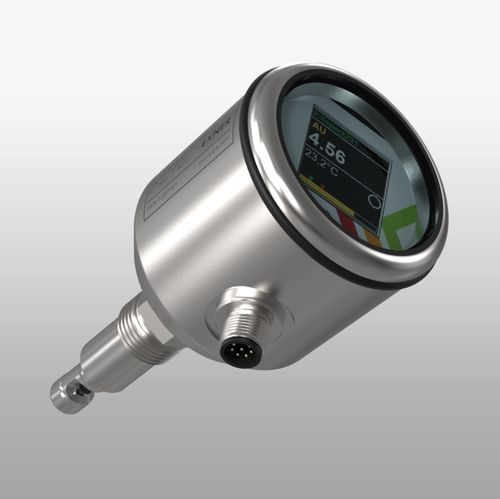

EXspect 231 est un capteur compact d'absorption NIR destiné à la surveillance des process de production dans l'agroalimentaire, les boissons, l'industrie pharmaceutique et d'autres applications de procédé. Le boîtier en acier inoxydable avec fenêtres en saphir sans usure intègre un amplificateur de mesure numérique et un écran tactile. Les unités de mesure peuvent être affichées en % de turbidité, absorption ou unités de turbidité courantes. Une plage de mesure maximale de 0...6 AU est disponible et peut être transmise via l'interface 4...20 mA standard. Deux limites d'alarme programmables et plusieurs sorties de commutation sont disponibles.

Paramétrage et étalonnage
Paramétrage via l'écran tactile intégré ou via le logiciel de paramétrage EXpert. Des filtres optiques de la série EXcap110 sont disponibles pour vérifier et calibrer le capteur.

Versions / Options

• Versions de plage de mesure : 0...100 % absorption ; 0...3,5 AU (0...3850 EBC / 0...7 OD) ; 0...6 AU (0...6600 EBC / 0...12 OD)
• Longueurs de trajet optique : 5 mm, 10 mm, 20 mm
• Matériau en contact avec le produit : acier inoxydable 1.4435 (316L)
• Matériau d'étanchéité en contact avec le produit : version sans joint élastomère (étanchéité métallique)
• Raccords process : filetage G1/2" (étanchéité métallique) ; Varivent N DN40-125 (EHEDG/3-A) ; Tri-Clamp 1,5" ou 2" (EHEDG/3-A)
• Interfaces / connexion électrique : analogique 4...20 mA (M12 5 broches) ou analogique 4...20 mA + numérique paramétrable (M12 8 broches)
• Écran : disponible avec écran tactile intégré

Avantages clés

• Conception compacte avec amplificateur intégré et écran tactile
• Sortie en % absorption / EBC / FAU / mg/l / AU / OD ou unité définie par le client
• Fenêtres en saphir durables
• Conception hygiénique, compatible CIP/SIP
• Source lumineuse LED pour un signal stable et durable
• Paramétrage facile via l'écran ou le logiciel EXpert
• Configurations conformes EHEDG / 3-A disponibles

Applications

• Séparation de phase fiable
• Surveillance de filtres
• Commande de séparateurs
• Mesure de concentration indépendante de la couleur

Caractéristiques techniques

• Plage de mesure max. : 0...100 % / 0...6 AU / 0...6600 EBC
• Résolution : 0,1 % ou 0,01 AU
• Précision : ±1 % de la lecture
• Reproductibilité : ≤1 % de la pleine échelle
• Longueur d'onde : 850 nm
• Source lumineuse : LED
• Longueurs de trajet optique : 5, 10 ou 20 mm
• Matériau : acier inoxydable 1.4435 (316L)
• Finition : Ra < 0,37 μm
• Fenêtres : saphir
• Tension d'alimentation : 24 V DC
• Sortie de contact : NO ou NC paramétrable, 150 mA
• Entrée de contact : mise à zéro
• Température process : -10...90 °C, 135 °C max. 1 heure (SIP)
• Pression process : max. 16 bar (232 psi)
• Connexion électrique : connecteur M12 5 broches ou 8 broches (paramétrable en numérique)
• Interfaces : 4...20 mA
• Paramétrage : logiciel EXpert
• Indice de protection : IP69
