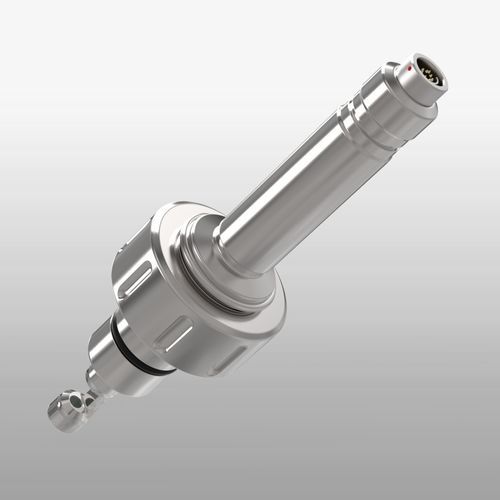

Capteur d'absorption NIR EXcell 241

Aperçu produit
EXcell 241 est un capteur d'absorption NIR numérique haute précision conçu pour manchons à souder DN25, destiné à la surveillance de la biomasse dans les procédés de fermentation en biotechnologie, agroalimentaire et pharmaceutique. Parties en contact avec le produit en acier inoxydable, fenêtres de mesure en saphir sans usure, source lumineuse LED et amplificateur numérique intégré. Les grandeurs peuvent être affichées en unités d'absorbance/trübung/masse (AU / OD / FAU / EBC / mg/l) ou en unités définies par le client.

Paramétrage et interfaces
Le logiciel EXpert permet le paramétrage depuis PC, l'affichage graphique, la sauvegarde et l'export des valeurs mesurées. Interfaces de communication : USB, RS485 Modbus et sortie courant 0…20 mA (ou 4…20 mA).

Mécanique / Installation
Le capteur se fixe sur le manchon à souder via un filetage G1 1/4" ; la position de l'O‑ring est sélectionnable pour un montage stérile adapté. Les matériaux et les états de surface répondent aux exigences hygiéniques ; le capteur est compatible CIP/SIP et certaines configurations sont autoclavables.

Vos avantages

• Unités EBC / FAU / mg/l / AU / OD ou unités client
• Conçu pour manchons à souder DN25
• Amplificateur numérique intégré—pas de transmetteur séparé nécessaire
• Fenêtres en saphir sans usure, compatibles CIP/SIP
• Conception hygiénique en inox, compatible autoclave
• Source LED sans maintenance
• Connexion PC via USB, Modbus RS485 ou 0…20 mA
• Paramétrage simple avec le logiciel EXpert

Applications

• Mesures OD haute précision jusqu'à 12 OD
• Surveillance des processus de fermentation
• Utilisation dans des fermenteurs industriels
• Mesure de la croissance cellulaire
• Surveillance des filtres
• Mesure de concentration indépendante de la couleur

Tableau technique (données clés)
Plage de mesure : 0...6 AU, 0...6600 EBC
Résolution : 0,1 % ou 0,01 AU
Précision : ± 1 % de la valeur mesurée
Reproductibilité : ≤ 1 % de la valeur finale
Longueur d'onde : 850 nm
Source lumineuse : LED
Longueur de trajet optique : 5 / 10 / 20 mm
Longueur d'immersion : 70–85 mm / 110–125 mm
Matériau en contact : acier inoxydable 1.4435 (316L)
Surface : Ra <0,37 µm
Fenêtre de mesure : saphir
Raccord process : filetage G1 1/4"
Température process : 0...90 °C, 135 °C max. 1 heure (cycle SIP)
Pression process : max. 16 bar (232 psi)
Raccordement électrique : Fischer Core Series
Longueur de câble : 2 m / 5 m
Interfaces : USB, RS485 Modbus, 4...20 mA
Indice de protection : IP68

Caractéristiques / spécifications techniques

• Plage de mesure : 0...6 AU, 0...6600 EBC
• Résolution : 0,1 % ou 0,01 AU
• Précision : ± 1 % de la valeur mesurée
• Reproductibilité : ≤ 1 % de la valeur finale
• Longueur d'onde : 850 nm
• Source lumineuse : LED
• Longueur de trajet optique : 5 / 10 / 20 mm
• Longueur d'immersion : 70–85 mm ou 110–125 mm
• Matériau en contact : acier inoxydable 1.4435 (316L)
• Surface : Ra <0,37 µm
• Fenêtre de mesure : saphir
• Raccord process : filetage G1 1/4"
• Température process : 0...90 °C, 135 °C max. 1 heure (cycle SIP)
• Pression process : max. 16 bar (232 psi)
• Raccordement électrique : Fischer Core Series
• Longueur de câble : 2 m / 5 m
• Interfaces : USB, RS485 Modbus, 4...20 mA
• Indice de protection : IP68
