Coffret de cale 2352SS

Description
Le jeu de cales Standard Air Wipe permet de régler le jeu d'échappement des Standard Air Wipe EXAIR afin de contrôler la force et le débit d'air. L'Air Wipe est livré avec une cale plastique de .002" (0,05 mm) installée, adaptée à la plupart des applications ; l'ajout de cales augmente l'ouverture et donc la force et le débit. Les jeux de cales comprennent deux cales de .001" (0,03 mm), .003" (0,08 mm) et .004" (0,10 mm). Les jeux de cales sont fournis avec les kits ou vendus séparément.

Systèmes

• Standard Air Wipe seul
• Kits Standard Air Wipe - inclut un Standard Air Wipe, jeu de cales, séparateur de filtre et régulateur de pression (avec coupleur)
• Jeux de cales Standard Air Wipe - incluent deux cales de .001" (0,03 mm), .003" (0,08 mm) et .004" (0,10 mm)

Principe de fonctionnement
L'air comprimé entre par l'orifice d'entrée et remplit une chambre annulaire. Il est ensuite bridée par une buse annulaire à haute vitesse et suit le profil de Coanda, dirigeant le flux principal le long de la surface inclinée. Une zone de basse pression au centre entraîne un grand volume d'air ambiant dans le flux principal. Le flux combiné sort sous la forme d'un anneau conique à 360° d'air à grande vitesse qui essuie uniformément la surface du matériau traversant l'Air Wipe.

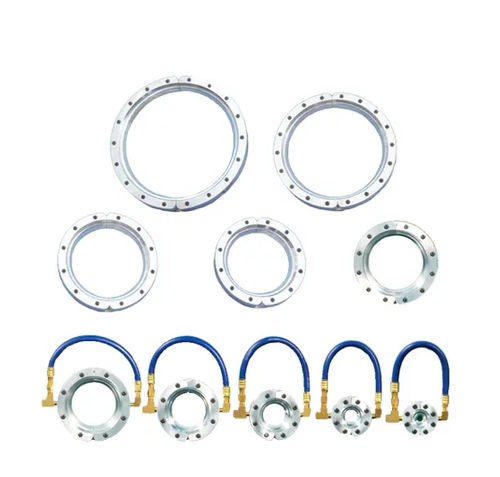

Diamètres disponibles / Numéros de modèle
I.D. | Standard Air Wipe seul | Kit Standard Air Wipe | Jeu de cales Standard Air Wipe
1/2" (13 mm) | 2430 | 2480 | 2350
1" (25 mm) | 2431 | 2481 | 2351
2" (51 mm) | 2432 | 2482 | 2352
3" (76 mm) | 2433 | 2483 | 2353
4" (102 mm) | 2434 | 2484 | 2354
5" (127 mm) | 2435 | 2485 | 2355
6" (152 mm) | 2436 | 2486 | 2356
7" (178 mm) | 2437 | 2487 | 2357
9" (229 mm) | 2439 | 2489 | 2359
11" (279 mm) | 2441 | 2481 | 2361

Inclus avec le jeu de cales
Chaque jeu de cales comprend deux exemplaires de : .001" (0,03 mm), .003" (0,08 mm) et .004" (0,10 mm) en plastique.

Caractéristiques techniques

• Nom du produit : Standard Air Wipe Shim Set
• Marque : EXAIR
• Référence / SKU : P2351
• Calages inclus : (2) x .001" (0,03 mm), (2) x .003" (0,08 mm), (2) x .004" (0,10 mm) ; livré avec une .002" (0,05 mm) installée
• Fonction : Régle le jeu d'échappement sur le Standard Air Wipe pour contrôler la force et le débit ; ajouter des cales pour augmenter la force/le débit
• Application : Soufflage, refroidissement et séchage ; crée un anneau à 360° d'air à grande vitesse qui essuie uniformément la surface du matériau
• Conditionnement : Jeu de cales vendu séparément ou inclus dans les kits Standard Air Wipe
