Anneau de soufflage pour abattement de poussières 2434

de nettoyagede séchagede refroidissement

Présentation

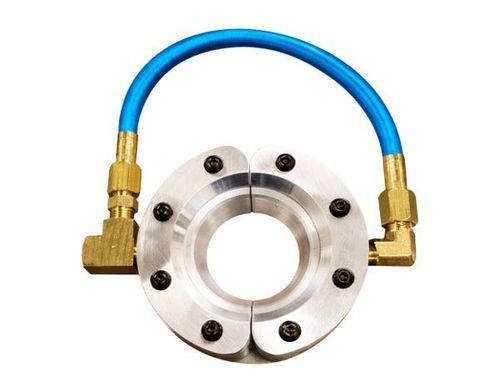

Le Standard Air Wipe™ d'EXAIR génère un flux d'air uniforme à 360° destiné au soufflage, séchage, nettoyage et refroidissement de tubes, câbles, profilés extrudés, tuyaux et plus. Sa conception fendue permet un serrage autour du matériau en mouvement sans avoir à le dérouler. Les kits comprennent le Standard Air Wipe, un jeu de cales, un séparateur de filtre et un régulateur de pression avec coupleur.

Applications

• Séchage après lavage, nettoyage, placage ou revêtement
• Soufflage de poussières et contaminants
• Refroidissement de profilés extrudés chauds
• Essuyage uniforme des surfaces
• Séchage de profils extrudés, tiges et tubulure médicale
• Élimination du transport de solution pour éviter la contamination croisée
• Soufflage de l'excès d'eau sur joints de portes automobiles
• Élimination des excès de revêtement, d'eau et d'huile
• Séchage de tubes, tuyaux, fils et fibres optiques
• Réduction des pertes de solution dues au drag-out
• Nettoyage d'embouts de pistolets de peinture
• Séchage de surfaces sérigraphiées ou imprimées par jet d'encre
• Nettoyage de bandes et rubans

Avantages

• Fonctionnement silencieux
• Faible consommation d'air comprimé
• Flux d'air uniforme à 360° sur tout le diamètre
• Modèles aluminium admissibles jusqu'à 150°F (66°C)
• Pas d'électricité ni de pièces mobiles
• Essuyage sans contact (pas de lame de raclage)
• Conception fendue — compacte, robuste et facile à installer
• Léger et de faible encombrement
• Trous taraudés pour montage
• Force et débit variables par régulation de pression
• Conforme aux exigences OSHA en matière de pression en circuit fermé et de bruit

Matériaux

• Construction : corps en aluminium avec vis revêtues et cales plastiques (tuyau d'air PVC usage général inclus pour les tailles jusqu'à 4" / 102 mm)
• Plage de température : jusqu'à 150°F (66°C) pour les modèles aluminium
• Convient de préférence aux environnements non corrosifs lorsque de la visserie inox n'est pas requise

Accessoires

• Jeux de cales Standard Air Wipe : le Standard Air Wipe présente un réglage nominal de .002" (0.05 mm). Les jeux de cales (inclus dans les kits ou disponibles séparément) contiennent deux pièces de .001" (0.03 mm), .003" (0.08 mm) et .004" (0.10 mm) pour ajuster la force/débit en modifiant l'écart.
• Kits : comprennent un Standard Air Wipe, un jeu de cales, un séparateur de filtre (vidange automatique, élément 5 microns dimensionné pour le débit) et un régulateur de pression avec coupleur (dimensionné pour le débit).

Systèmes / Modèles (Ø intérieur → Standard Air Wipe seul | Kit Standard Air Wipe | Jeu de cales)
Ø intérieur | Standard Air Wipe seul | Kit Standard Air Wipe | Jeu de cales
1/2" (13mm) | 2430 | 2480 | 2350
1" (25mm) | 2431 | 2481 | 2351
2" (51mm) | 2432 | 2482 | 2352
3" (76mm) | 2433 | 2483 | 2353
4" (102mm) | 2434 | 2484 | 2354
5" (127mm) | 2435 | 2485 | 2355
6" (152mm) | 2436 | 2486 | 2356
7" (178mm) | 2437 | 2487 | 2357
9" (229mm) | 2439 | 2489 | 2359
11" (279mm) | 2441 | 2481 | 2361

Performances (80 PSIG / 5.5 BAR) — consommation d'air & niveau sonore
Modèle | SCFM | SLPM | dBA
2429 | 11.1 | 314 | 82
2430 | 13.9 | 394 | 80
2431 | 19.1 | 541 | 80
2432 | 29.5 | 835 | 81
2433 | 39.8 | 1,127 | 82
2434 | 50.2 | 1,422 | 82
2435 | 60.6 | 1,716 | 82
2436 | 71.0 | 2,010 | 84
2437 | 81.3 | 2,302 | 85
2439 | 102.1 | 2,891 | 87
2441 | 122.8 | 3,477 | 89

Principe de fonctionnement
L'air comprimé pénètre dans une chambre annulaire puis est calibré par une petite buse annulaire à haute vitesse. Le flux principal suit un profil Coanda le long d'une surface inclinée, créant un centre basse pression qui entraîne l'air environnant dans le flux principal. Il en résulte un anneau conique d'air à 360° qui s'attache à la surface du matériau et l'essuie uniformément par flux d'air à haute vitesse.

Caractéristiques techniques

• Diamètres intérieurs disponibles : 1/2", 1", 2", 3", 4", 5", 6", 7", 9" et 11" (13, 25, 51, 76, 102, 127, 152, 178, 229 et 279 mm). Diamètres spéciaux disponibles.
• Matériaux : corps en aluminium, vis revêtues, cales plastiques ; tuyau d'air PVC usage général inclus pour les tailles jusqu'à 4" (102 mm).
• Température admissible : jusqu'à 150°F (66°C) pour les modèles aluminium.
• Réglage de l'écart : nominal .002" (0.05 mm) ; options de cales : .001" (0.03 mm), .003" (0.08 mm), .004" (0.10 mm).
• Filtration : les kits incluent un filtre à vidange automatique avec élément 5 microns dimensionné pour le débit ; utiliser de l'air propre.
• Entrées d'air comprimé : entrée sur chaque moitié ; les tailles 9" (229 mm) et supérieures disposent de deux entrées par moitié pour maintenir un flux uniforme.
• Fixation : peut être supporté par la conduite d'alimentation en air comprimé ; trous taraudés (1/4-20) sur le côté aval.
• Régulation : le régulateur de pression permet un contrôle continu du débit, de la force et de la consommation d'air ; les kits incluent un régulateur dimensionné.
• Plage de consommation d'air (à 80 PSIG / 5.5 BAR) : environ 11.1 à 122.8 SCFM selon le modèle.
• Plage de niveaux sonores (mesurés à 3' / 914 mm) : environ 80 à 89 dBA selon le modèle.
• Kits inclus : Standard Air Wipe, jeu de cales, séparateur de filtre et régulateur de pression avec coupleur (selon spécification du kit).
