Anneau de soufflage de refroidissement 2402SS

de séchagede nettoyagepour abattement de poussières

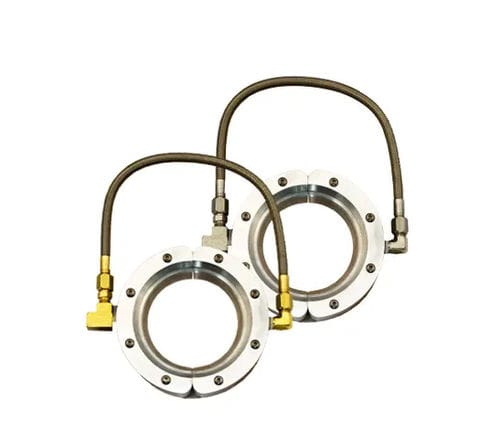

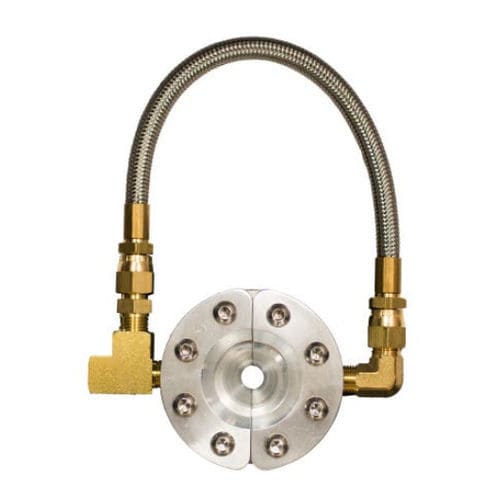

Description Le Super Air Wipe™ génère un flux d'air uniforme à 360° pour le soufflage, le séchage, le nettoyage et le refroidissement de tuyaux, câbles, profils extrudés, flexibles et fils. La conception divisée (en deux parties) permet de serrer l'appareil autour du matériau en cours de passage, évitant l'opération d'enfilage. Les modèles jusqu'à 4" (102 mm) comprennent un tuyau tressé en acier inoxydable qui alimente les deux moitiés à partir d'une seule entrée d'air comprimé. Disponible en diamètres intérieurs de 3/8" à 11" (10–279 mm) et fabriqué en aluminium aéronautique ou en acier inoxydable type 303; tailles et matériaux sur demande.

Applications

• Séchage après lavage, nettoyage, placage ou revêtement
• Soufflage de poussières et contaminants
• Refroidissement de formes extrudées chaudes
• Essuyage uniforme des surfaces
• Séchage de profils extrudés, tiges et tubes médicaux
• Élimination des retombées de solution pour éviter la contamination croisée
• Soufflage de l'excès d'eau sur joints de porte automobiles
• Retrait d'excès de revêtements, d'eau et d'huile
• Séchage de tubes, tuyaux, câbles et fibres optiques
• Réduction des pertes de solution par traînée
• Nettoyage d'embouts de pistolets à peinture
• Séchage de surfaces sérigraphiées ou jet d'encre
• Nettoyage de bandes et rubans

Avantages

• Fonctionnement silencieux
• Faible consommation d'air
• Flux d'air uniforme à 360° sur toute la section
• Fixations en acier inoxydable résistantes à la corrosion
• Plages de température élevées (aluminium jusqu'à 400°F / 204°C; inox jusqu'à 800°F / 427°C)
• Sans électricité, sans pièces mobiles
• Non‑contact — pas de lame essuyeuse
• Conception divisée — compacte, solide, facile à installer
• Léger, faible encombrement avec trous taraudés pour fixation
• Force et débit variables via régulation de pression
• Conforme aux exigences OSHA sur pression en bout mort et bruit

Matériaux Aluminium — aluminium aéronautique avec cales en acier inoxydable; adapté aux applications générales sans contrainte de corrosion; vis en acier inoxydable pour milieux humides; température limite 400°F (204°C). Acier inoxydable type 303 — nuance courante offrant meilleure résistance en environnements légèrement corrosifs; température limite 800°F (427°C).

Accessoires

• Jeux de cales Super Air Wipe — expédiés avec une cale en acier inoxydable de .002" (0.05 mm) installée; les jeux comprennent deux cales .002" empilables pour augmenter l'entrefer, la force et le débit
• Kits — incluent Super Air Wipe, jeu de cales, séparateur filtre à évacuation automatique et régulateur de pression dimensionnés pour le débit

Modèles disponibles / Références (D. int. / Aluminium seul / Kit aluminium / Inox seul / Kit inox / Jeu de cales) 3/8" (10 mm) | 2399 | 2449 | N/A | N/A | N/A
1/2" (13 mm) | 2400 | 2450 | 2400SS | 2450SS | 2350SS
1" (25 mm) | 2401 | 2451 | 2401SS | 2451SS | 2351SS
2" (51 mm) | 2402 | 2452 | 2402SS | 2452SS | 2352SS
3" (76 mm) | 2403 | 2453 | 2403SS | 2453SS | 2353SS
4" (102 mm) | 2404 | 2454 | 2404SS | 2454SS | 2354SS
5" (127 mm) | 2405 | 2455 | N/A | N/A | 2355SS
6" (152 mm) | 2406 | 2456 | N/A | N/A | 2356SS
7" (178 mm) | 2407 | 2457 | N/A | N/A | 2357SS
9" (229 mm) | 2409 | 2459 | N/A | N/A | 2359SS
11" (279 mm) | 2411 | 2461 | N/A | N/A | 2361SS

Notes sur l'air comprimé et l'installation Chaque moitié possède une entrée d'air comprimé. Les tailles jusqu'à 4" incluent un tuyau tressé en acier inoxydable pour relier les deux moitiés depuis une seule entrée. Les tailles 9" et supérieures ont deux entrées par moitié et doivent être alimentées en conséquence pour maintenir un flux uniforme. Utiliser de l'air propre et filtré; les kits incluent un séparateur filtre automatique avec élément 5 microns dimensionné pour le débit. Le montage peut être supporté par la conduite d'alimentation en air ou via les trous taraudés (1/4‑20) côté aval. Un régulateur de pression permet d'ajuster débit, force et consommation; présent dans les kits.

Caractéristiques techniques

• Produit : Super Air Wipe™ (conception divisée, flux d'air essuyeur à 360°)
• Matériaux : Aluminium (qualité aéronautique) ou acier inoxydable type 303; cales et vis en acier inoxydable; tuyau tressé inclus jusqu'à 4"
• Diamètres intérieurs disponibles : 3/8", 1/2", 1", 2", 3", 4", 5", 6", 7", 9" et 11" (10, 13, 25, 51, 76, 102, 127, 152, 178, 229 et 279 mm)
• Réglage de cales par défaut : .002" (0.05 mm) installé; jeux de cales inclus deux .002"
• Température : Aluminium jusqu'à 400°F (204°C); Inox jusqu'à 800°F (427°C)
• Montage : supporté par conduite d'air ou trous taraudés (1/4‑20) côté aval
• Filtration : air propre recommandé; kits avec séparateur 5 microns
• Régulation : régulateur recommandé; inclus dans les kits
• Performances typiques à 80 PSIG / 5.5 BAR — consommation (SCFM), débit (SLPM) et niveau sonore (dBA) : 2399: 11.1 SCFM, 314 SLPM, 82 dBA; 2400/2400SS: 13.9 SCFM, 394 SLPM, 80 dBA; 2401/2401SS: 19.1 SCFM, 541 SLPM, 80 dBA; 2402/2402SS: 29.5 SCFM, 835 SLPM, 81 dBA; 2403/2403SS: 39.8 SCFM, 1,127 SLPM, 82 dBA; 2404/2404SS: 50.2 SCFM, 1,422 SLPM, 82 dBA; 2405: 60.6 SCFM, 1,716 SLPM, 82 dBA; 2406: 71.0 SCFM, 2,010 SLPM, 84 dBA; 2407: 81.3 SCFM, 2,302 SLPM, 85 dBA; 2409: 102.1 SCFM, 2,891 SLPM, 87 dBA; 2411: 122.8 SCFM, 3,477 SLPM, 89 dBA
