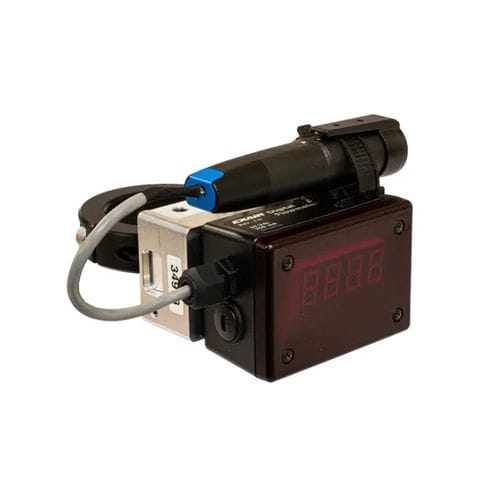

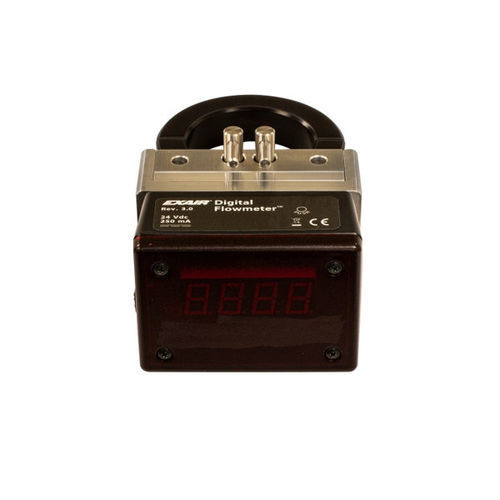

Débitmètre thermique H9096

volumiquepour air compriméDN50 - 2"

Description
Le Hot Tap Digital Flowmeter™ permet une installation sous pression sans isoler ni dépressuriser la canalisation. Il intègre deux vannes pour l'insertion des sondes et un silencieux intégré pour recueillir les copeaux du perçage. L'afficheur numérique indique le débit d'air comprimé instantané pour faciliter la détection des fuites et des équipements inefficaces. Aucun découpage, soudure, réglage ou étalonnage n'est nécessaire. Article non stocké ; expédition sous 3–5 jours. Consulter l'usine pour les modèles NEMA 4.

Avantages

• Installation sous pression — pas d'arrêt du système
• Pas de pièces en mouvement, maintenance réduite
• Afficheur déporté totalisant et enregistreur USB en option
• Carte de communication série RS-485 en option
• Sensible aux faibles débits
• Pas d'étalonnage ou de configuration sur site requis
• Fournit tous les composants nécessaires pour l'installation
• Modèles pour tuyaux Schedule 40 fonte 2 à 8 pouces et cuivre 2 à 6 pouces

Modèles

• H9095–H90101 : disponibles pour tuyaux Schedule 40 fonte 2 à 8 pouces
• H9095CU–H90100CU : disponibles pour tuyaux cuivre 2 à 6 pouces
• Afficheurs en unités métriques ou impériales sélectionnables pour tous les modèles

Accessoires

• Enregistreur USB — Modèle 9147 se connecte directement au débitmètre ; intervalle d'enregistrement configurable ; données lisibles avec le logiciel fourni ou exportables vers un tableur
• Afficheur déporté totalisant — permet la visualisation distante du débit actuel, de la consommation des dernières 24 heures et du total cumulatif
• Bague d'obturation — requise pour retirer ou déplacer le débitmètre

Dimensions et plage de débit (tuyau Schedule 40)
Modèle | Diamètre tuyau | A (in) | A (mm) | Plage de débit
H9095 | 2 in | 6.43 | 163 | 6–600 SCFM (10.2–1020 m3/hr)
H9096 | 2-1/2 in | 7.20 | 183 | 8–800 SCFM (13.6–1359 m3/hr)
H9097 | 3 in | 7.82 | 199 | 12–1200 SCFM
H9098 | 4 in | 8.82 | 224 | 20–2000 SCFM
H90100 | 6 in | 10.95 | 278 | 50–5000 SCFM
H90101 | 8 in | 12.95 | 329 | 100–6000 SCFM

Dimensions et plage de débit (tuyau cuivre)
Modèle | Diamètre tuyau | A (in) | A (mm) | Plage de débit
H9095CU | 2 in | 6.18 | 157 | 6–600 SCFM (10.2–1020 m3/hr)
H9096CU | 2-1/2 in | 6.95 | 177 | 8–800 SCFM (13.6–1359 m3/hr)
H9097CU | 3 in | 7.45 | 189 | 10–1000 SCFM (17–1699 m3/hr)
H9098CU | 4 in | 8.45 | 215 | 20–2000 SCFM (34–3398 m3/hr)
H90100CU | 6 in | 10.45 | 265 | 40–4000 SCFM (68–6796 m3/hr)

Caractéristiques techniques

• Précision : ±5 % de la lecture plus 1 % de la plage pour des débits de 10 % à 100 % de la plage indiquée, à températures d'air de 20° à 120°F
• Pression de service : 130 PSIG maximum sur tuyau Sch. 40 fonte (consulter le fabricant pour autres matériaux ou pressions supérieures)
• Alimentation : 250 mA à 24 VDC
• Résistance de sortie : 600 Ω maximum
• Matériaux en contact avec le fluide : acier inoxydable, or, résine thermique, Viton, PTFE, aluminium
• Matériau de la bague : aluminium
• Affichage : écran LED 4 chiffres
• Temps de réponse : 1 seconde pour 63 % de variation à des débits supérieurs à 30 % de la plage
• Conformité : CE et RoHS
• Remarque : utilisation uniquement avec air comprimé et azote
