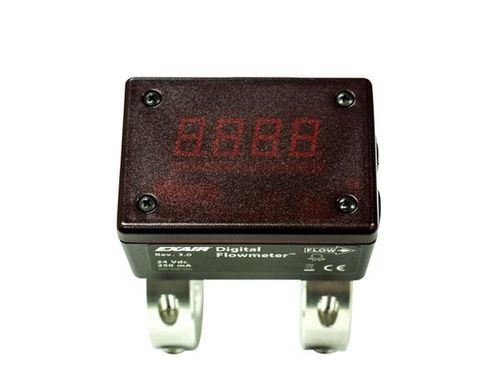

Débitmètre à ultrasons à temps de transit 9095

volumiquepour azotepour air comprimé

Description
Le Digital Flowmeter™ d'EXAIR est un débitmètre numérique à montage sans intrusion, avec option d'enregistrement des données. L'affichage numérique indique le débit en temps réel en SCFM ou m3/h, permettant d'identifier fuites et gaspillages sans couper ni souder le tuyau. Conçu pour un montage permanent ou temporaire ; des bagues obturatrices existent pour les modèles devant être retirés. Compatible avec tuyaux Schedule 40 en fonte (1/2"–8"), tuyaux aluminium 25–101 mm et cuivre jusqu'à 4". Consulter EXAIR pour versions NEMA 4 et matériaux spéciaux.

Avantages

• Installation rapide — pas de coupe, soudure, étalonnage ni interruption de flux
• Afficheur distant sommateur et enregistreur USB disponibles pour enregistrement et visualisation à distance
• Pas de pièces mobiles — maintenance réduite
• Mesure sensible aux faibles débits
• Fournit les composants nécessaires pour l'installation
• Large gamme de tailles disponible (options fonte, cuivre, aluminium)

Modèles

• Disponibles pour tuyaux Sch. 40 en fonte de 1/2" à 8"
• Disponibles pour tuyaux en cuivre de 3/4" à 4"
• Disponibles pour tuyaux aluminium de 25 mm à 101 mm
• Affichages en unités métriques ou impériales spécifiables pour tous les modèles
• Modèles avec ou sans gabarits de perçage

Accessoires

• Enregistreur de données USB (Modèle 9147) : se connecte directement au Digital Flowmeter ; fréquence d'enregistrement configurable de 1 seconde à 12 heures ; données lisibles avec le logiciel fourni ou exportables vers un tableur.
• Afficheur distant sommateur : visualisation à distance de la consommation actuelle, de l'utilisation sur 24 heures et du cumul total.
• Kit gabarit de perçage : positionnement précis des perçages pour les sondes lors de l'installation.
• Bague d'obturation : nécessaire si vous retirez ou déplacez le débitmètre.

Dimensions et plage de débit - Petit Digital Flowmeter
Series 9090 | Diamètre tuyau 1/2" | A in 3.31 | A mm 84 | Plage 1–100 SCFM (1.7–170 m3/h)
Series 9091 | Diamètre tuyau 3/4" | A in 3.49 | A mm 89 | Plage 1–150 SCFM (1.7–255 m3/h)
Series 9092 | Diamètre tuyau 1" | A in 3.87 | A mm 98 | Plage 2–200 SCFM (3.4–340 m3/h)
Series 9093 | Diamètre tuyau 1 1/4" | A in 4.24 | A mm 108 | Plage 4–400 SCFM (6.8–680 m3/h)
Series 9094 | Diamètre tuyau 1 1/2" | A in 4.62 | A mm 117 | Plage 4–400 SCFM (6.8–680 m3/h)
Series 9091CU | Diamètre tuyau 3/4" | A in 3.49 | A mm 89 | Plage 1–150 SCFM (1.7–255 m3/h)
Series 9092CU | Diamètre tuyau 1" | A in 3.68 | A mm 93 | Plage 2–200 SCFM (3.4–340 m3/h)
Series 9093CU | Diamètre tuyau 1 1/4" | A in 3.87 | A mm 98 | Plage 2–200 SCFM (3.4–340 m3/h)
Series 9094CU | Diamètre tuyau 1 1/2" | A in 4.24 | A mm 108 | Plage 4–400 SCFM (6.8–680 m3/h)
Series 91025 | Diamètre tuyau 25 mm | A in 3.49 | A mm 89 | Plage 2–200 SCFM (3.4–340 m3/h)
Series 91040 | Diamètre tuyau 40 mm | A in 4.24 | A mm 108 | Plage 4–400 SCFM (6.8–680 m3/h)

Dimensions et plage de débit - Grand Digital Flowmeter
Series 9095 | Diamètre tuyau 2" | A in 5.34 | A mm 136 | Plage 6–600 SCFM (10.2–1020 m3/h)
Series 9096 | Diamètre tuyau 2 1/2" | A in 6.09 | A mm 155 | Plage 8–800 SCFM (13.6–1359 m3/h)
Series 9097 | Diamètre tuyau 3" | A in 6.71 | A mm 171 | Plage 12–1200 SCFM
Series 9098 | Diamètre tuyau 4" | A in 7.71 | A mm 196 | Plage 20–2000 SCFM
Series 9099 | Diamètre tuyau 5" | A in 8.84 | A mm 224 | Plage 30–3000 SCFM (51–5100 m3/h)
Series 90100 | Diamètre tuyau 6" | A in 9.84 | A mm 250 | Plage 50–5000 SCFM
Series 90101 | Diamètre tuyau 8" | A in 11.84 | A mm 301 | Plage 100–6000 SCFM
Series 9095CU | Diamètre tuyau 2" | A in 5.09 | A mm 129 | Plage 6–600 SCFM (10.2–1020 m3/h)
Series 9096CU | Diamètre tuyau 2 1/2" | A in 5.84 | A mm 148 | Plage 8–800 SCFM (13.6–1359 m3/h)
Series 9097CU | Diamètre tuyau 3" | A in 6.34 | A mm 161 | Plage 10–1000 SCFM (17–1699 m3/h)
Series 9098CU | Diamètre tuyau 4" | A in 7.34 | A mm 186 | Plage 20–2000 SCFM (34–3398 m3/h)
Series 91050 | Diamètre tuyau 50 mm | A in 5.1 | A mm 129 | Plage 6–600 SCFM (10.2–1020 m3/h)
Series 91063 | Diamètre tuyau 63 mm | A in 5.6 | A mm 142 | Plage 8–800 SCFM (13.6–1359 m3/h)
Series 91076 | Diamètre tuyau 76 mm | A in 6.3 | A mm 161 | Plage 10–1000 SCFM (17–1699 m3/h)
Series 91101 | Diamètre tuyau 101 mm | A in 7.3 | A mm 186 | Plage 20–2000 SCFM (34–3398 m3/h)

Caractéristiques techniques

• Précision : 5 % de la lecture plus 1 % de la plage pour débits de 10 % à 100 % de la plage indiquée, à des températures d'air entre 20° et 120°F (env. -7° à 49°C).
• Pression de service : 200 PSIG maximum sur tuyaux Sch. 40 en fonte et sur cuivre Type L jusqu'à 3" ; consulter EXAIR pour autres matériaux et pressions plus élevées.
• Alimentation : 250 mA à 24 VDC
• Résistance de sortie : 600 Ohms maximum
• Matériaux en contact avec le fluide : acier inoxydable, or, époxy thermique et Viton
• Matériau de la bague : aluminium
• Affichage : affichage LED 4 chiffres
• Temps de réponse : une seconde pour atteindre 63 % du changement à des débits supérieurs à 30 % de la plage
• Conformité : CE et RoHS
• Remarque : pour utilisation uniquement avec air comprimé et azote.
