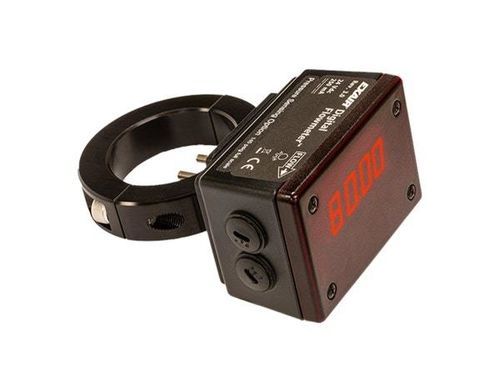

Débitmètre numérique P9097CU

volumiquepour azotepour air comprimé

Présentation
Le débitmètre numérique à détection de pression™ d'EXAIR mesure la pression interne du conduit et le débit d'air comprimé (SCFM ou m3/hr) avec option d'enregistrement des données. Il s'installe de façon permanente ou temporaire sur les canalisations d'air comprimé sans coupe, soudure, réglage ni étalonnage. Des bagues de blocage sont disponibles pour la plupart des modèles afin de permettre le retrait. Disponible pour tuyaux fer Schedule 40 de 2" à 8", pour tuyaux aluminium de 50 à 101 mm et pour tuyaux cuivre Type L de 2" à 4". Délai d'expédition typique : 3 à 5 jours. Consulter l'usine pour versions NEMA 4.

Avantages

• Installation sans coupe ni soudure
• Afficheur distant sommateur et enregistreur de données USB en option
• Basculage aisé entre Pression, SCFM et m3/hr
• Affichages pression, métrique ou anglais sélectionnables pour toutes les tailles
• Pas de pièces mobiles ; sensible aux faibles débits
• Pas d'étalonnage ni de configuration requis
• Fournit tous les composants nécessaires à l'installation
• Modèles disponibles pour 2"–8" Sch.40 fer, 25–101 mm aluminium et 2"–4" cuivre

Modèles

• Séries P9095–P90101 pour tuyaux fer Schedule 40 de 2" à 8"
• Séries P91050–P91101 pour tuyaux aluminium de 50 mm à 101 mm
• Séries P9095CU–P9097CU pour tuyaux cuivre Type L de 2" à 4"
• Affichages pression, métrique ou anglais disponibles sur toutes les tailles
• Possibilité de commander avec ou sans gabarit de perçage

Accessoires

• Enregistreur de données USB — Modèle 9147 : se connecte directement au débitmètre ; fréquence d'enregistrement configurable de 1 s à 12 h ; données lisibles avec le logiciel fourni ou exportables en tableur
• Afficheur distant sommateur — permet la lecture à distance des données : consommation instantanée, utilisation sur 24 h précédente et total cumulé
• Kit gabarit de perçage — assure le positionnement précis des perçages pour les sondes
• Bague de blocage — nécessaire si le débitmètre est retiré ou déplacé

Dimensions et plage de débit – Tuyau fer Schedule 40
Series: P9095 | Pipe Size: 2" | in: 5.34 | mm: 136 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096 | Pipe Size: 2 1/2" | in: 6.09 | mm: 155 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097 | Pipe Size: 3" | in: 6.71 | mm: 171 | Flow Range: 12-1200 SCFM
Series: P9098 | Pipe Size: 4" | in: 7.71 | mm: 196 | Flow Range: 20-2000 SCFM
Series: P9099 | Pipe Size: 5" | in: 8.84 | mm: 224 | Flow Range: 30-3000 SCFM (51-5100 m3/hr)
Series: P90100 | Pipe Size: 6" | in: 9.84 | mm: 250 | Flow Range: 50-5000 SCFM
Series: P90101 | Pipe Size: 8" | in: 11.84 | mm: 301 | Flow Range: 100-6000 SCFM

Dimensions et plage de débit – Tuyau cuivre Type L
Series: P9095CU | Pipe Size: 2" | in: 5.09 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096CU | Pipe Size: 2 1/2" | in: 5.84 | mm: 148 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097CU | Pipe Size: 3" | in: 6.34 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)

Dimensions et plage de débit – Tuyau aluminium
Series: P91050 | Pipe Size: 50mm | in: 5.1 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P91063 | Pipe Size: 63mm | in: 5.6 | mm: 142 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P91076 | Pipe Size: 76mm | in: 6.3 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
Series: P91101 | Pipe Size: 101mm | in: 7.3 | mm: 186 | Flow Range: 20-2000 SCFM (34-3398 m3/hr)

Caractéristiques techniques

• Précision : PRESSION : ±2 PSIG maximum (± PSIG à 68°F)
• Pression de service : 200 PSIG maximum sur Sch. 40 fer et sur cuivre Type L en dessous de 3" ; consulter EXAIR pour autres matériaux et pressions supérieures
• Alimentation : 250 mA à 24 VDC
• Résistance de sortie : 600 Ohms maximum
• Matériaux en contact : acier inoxydable, or, époxy thermique et Viton
• Matériau de la bague : aluminium
• Affichage : LED 4 chiffres
• Temps de réponse : 1 seconde pour 63% du changement aux débits supérieurs à 30% de la plage
• Plage de pression : 0–145 PSIG en service ; 200 PSIG maximum ; 145 PSIG pleine échelle sortie mA
• Conformité : CE et RoHS
• Remarque : pour utilisation avec air comprimé et azote seulement
