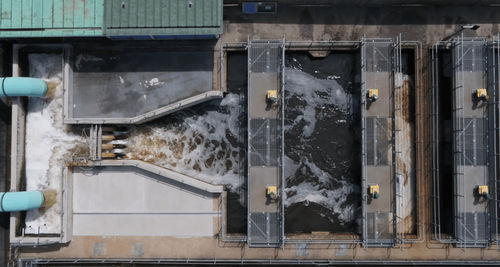

Clarificateur à plaques CoMag®

haut débitcirculaire

Présentation
Le CoMag® System est un système de floculation et de séparation ballastée à la magnétite conçu pour intensifier le traitement primaire ou tertiaire des eaux usées et eaux. En utilisant la magnétite à haute densité comme ballast et des coagulants ciblés, le système forme des flocs ballastés denses qui décantent rapidement, améliorant la séparation des solides sans filtration.

Description du procédé
Le floc ballasté à haute densité de magnétite est dirigé vers un clarificateur compact modifié à haut rendement équipé de plaques déviatrices et d'un râteau à boues. Environ 80 % de l'exutoire du clarificateur est recirculé vers la cuve de réaction. Dans la boucle de recirculation, un mélangeur à cisaillement haute vitesse sépare la magnétite des boues cisaillées. Le mélange à deux phases passe sous un tambour de récupération magnétique où des aimants permanents capturent >99 % de la magnétite et la renvoient au procédé ; les boues désaimantées sont dirigées vers le déshydrateur.

Capacités clés

• Réduit efficacement les SST, le phosphore total (TP), la turbidité, la couleur, les pathogènes et les métaux à des niveaux inférieurs aux traitements conventionnels sans filtres.
• Permet de réduire les volumes des bassins de réaction et de séparation des solides avec une consommation chimique modérée et une faible consommation électrique.
• S'intègre aux processus existants de coagulation/floculation et aux bassins avec des travaux civils minimaux.

Caractéristiques

• Compatible avec clarificateurs circulaires, rectangulaires, « squircle » et décanteurs à plaques/tubes inclinés ; adapté aux rétrofits.
• Recycle interne unique de l'exutoire du clarificateur vers les cuves de procédé réduisant l'usage net de produits chimiques.
• La recirculation favorise la densification des boues et l'amélioration de la capture particulaire via un meilleur contact solide et un effet de balayage.
• Propriétés de la magnétite : ≈2× la densité du sable de silice ; matière première ferreuse inerte ; certifiée NSF pour l'eau potable ; non abrasive (40–50 µm) ; récupérable magnétiquement avec des taux de récupération élevés.
• Unités packagées plug-and-play disponibles jusqu'à 300 000 gpd (unités pilotes disponibles pour montée en échelle).
• Démarrage rapide, automatisation complète et adapté aux cycles fréquents d'arrêt/redémarrage.

Avantages

• Récupération et réutilisation continues de >99 % de la magnétite injectée, réduisant les coûts d'exploitation et améliorant la durabilité.
• Performance stable sous chocs hydrauliques et de charge sans colmatage.
• Haute transmissivité de l'effluent CoMag® réduisant les coûts énergétiques et d'exploitation des étapes de purification en aval.
• Exploitation entièrement automatisée nécessitant peu d'attention opérateur ; équipements centraux éprouvés en milieu industriel et municipal.
• Proposé sous forme d'usines packagées pour applications municipales et industrielles.

Certifications
Les composants et matériaux sont conformes à la certification NSF pour applications d'eau potable.

Caractéristiques / spécifications techniques

• Type de traitement : Intensification des boues activées avec séparation ballastée à la magnétite
• Clarificateur : Clarificateur compact modifié à haut débit avec plaques déviatrices et râteau à boues
• Recirculation d'exutoire : ≈80 % de l'exutoire du clarificateur recirculé
• Récupération de magnétite : >99 % via tambour de récupération magnétique
• Taille des particules de magnétite : ≈40–50 microns
• Capacité packagée : jusqu'à 300 000 gpd (plug-and-play)
