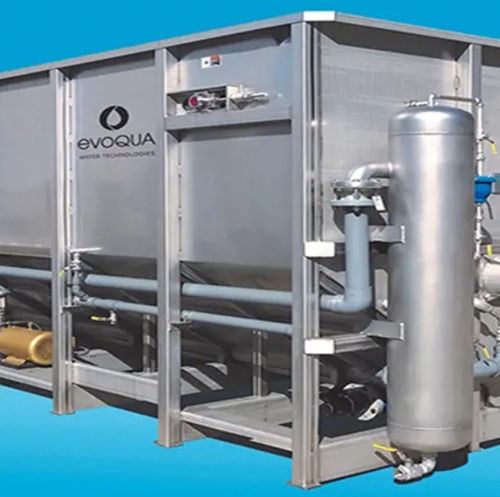

Installation de flottation à air dissous à air dissous RT series

Aperçu
Evoqua propose trois unités DAF (flottation par air dissous) en location, de tailles différentes, conçues pour éliminer les matières en suspension totales (TSS), la demande biochimique en oxygène (DBO) et les matières grasses, huiles et graisses (FOG) des effluents industriels et municipaux. Les systèmes DAF de la série RT utilisent un circuit de recyclage d'eau contenant de l'air dissous pour créer des bulles de taille micrométrique qui se fixent aux contaminants ; les bulles et contaminants remontent en surface et sont retirés par un raclage tandis que les solides plus lourds sont évacués par une vis de fond.

Applications courantes

• Récupération et réutilisation de produit
• Prétraitement pour respecter les limites de rejet en réseau d'assainissement
• Prétraitement pour réduire la charge sur les systèmes biologiques en aval
• Polissage de l'effluent de traitement biologique
• Épaississement des biosolides

Principe de fonctionnement
Un flux de recyclage d'effluent clarifié est pressurisé avec de l'air, puis combiné et mélangé avec les eaux usées entrants dans une zone de contact interne. Lorsque l'air dissous sort de la solution, il forme des bulles micrométriques qui adhèrent aux solides et autres contaminants. Les agglomérats bulle‑contaminant flottent en surface et forment un lit flottant retiré par un racloir de surface vers une trémie interne de flottation pour manutention. Les solides plus lourds décantent et sont convoyés par une vis de fond vers une évacuation des solides décantés.

Caractéristiques clés

• Conception complète sur châssis pour une installation rapide et simplifiée
• Cuve robuste en acier inoxydable 304/316 (résistante à la corrosion, faible flexion)
• Tuyau de floculation intégré avec trois ports d'injection chimique pour dosage et mélange de coagulant/floculant
• Conception sûre, simple et peu d'entretien (aucun empilement de plaques requis)
• Armoire de commande NEMA 4X complètement pré‑câblée ; alimentation unique 460V/3p pour fonctionnement
• Système HELLBENDER® whitewater leader sur le marché (aucune source d'air externe requise)
• Transmission du racloir à vitesse variable
• Grande trémie interne de flottation pour minimiser les besoins de pompage ; capteur de niveau de flotteur optionnel pour pompage automatique des boues
• Vis automatique d'évacuation des solides décantés
• Composants d'entraînement et de pompe de qualité sélectionnés pour une fiabilité à long terme

Modèles disponibles et spécifications principales

• RT-50A
  • Dimensions totales (L x l x H) : 15'‑7" x 6'‑4" x 7'‑2"
  • Poids à l'expédition : 5 100 lbs
  • Poids en fonctionnement : 16 300 lbs
  • Débit d'effluent : 90 gpm nominal / 200 gpm max
  • Pression : Gravité
  • Électrique : 460V / 3 phases / 60 Hz / 31 FLA
  • Pompe optionnelle : 3 HP–10 HP (selon volume/caractéristiques des boues)
  • Raccordements de service (Entrée / Sortie / Flotteur) : 6" / 6" / 4" - Bride 150#
  • Évacuation des solides décantés : bride 4"
  • Pompe de recyclage : Hellbender HB-90, 15 HP
  • Surface active : 57 ft²
  • Volume d'eau nominal : 1 260 gallons
  • Capacité de la trémie de flottation : 100 gallons
• RT-100A
  • Dimensions totales (L x l x H) : 20'‑7" x 8'‑5" x 8'‑2"
  • Poids à l'expédition : 8 000 lbs
  • Poids en fonctionnement : 33 300 lbs
  • Débit d'effluent : 200 gpm nominal / 400 gpm max
  • Pression : Gravité
  • Électrique : 460V / 3 phases / 60 Hz / 31 FLA
  • Pompe optionnelle : 3 HP–10 HP (selon volume/caractéristiques des boues)
  • Raccordements de service (Entrée / Sortie / Flotteur) : 8" / 8" / 6" - Bride 150#
  • Évacuation des solides décantés : bride 4"
  • Pompe de recyclage : Hellbender HB-90, 15 HP
  • Surface active : 101 ft²
  • Volume d'eau nominal : 1 260 gallons
  • Capacité de la trémie de flottation : 170 gallons
• RT-240A
  • Dimensions totales (L x l x H) : 33'‑3" x 10'‑5" x 9'‑8"
  • Poids à l'expédition : 14 100 lbs
  • Poids en fonctionnement : 83 300 lbs
  • Débit d'effluent : 480 gpm nominal / 1 000 gpm max
  • Pression : Gravité
  • Électrique : 460V / 3 phases / 60 Hz / 44.6 FLA
  • Pompe optionnelle : 3 HP–10 HP (selon volume/caractéristiques des boues)
  • Raccordements de service (Entrée / Sortie / Flotteur) : 12" / 12" / 6" - Bride 150#
  • Évacuation des solides décantés : bride 6"
  • Pompe de recyclage : Hellbender HB-150, 20 HP
  • Surface active : 239 ft²
  • Volume d'eau nominal : 8 450 gallons
  • Capacité de la trémie de flottation : 360 gallons

Remarques

• Locations disponibles pour des durées de trois mois ou plus.
• Les systèmes DAF packagés de la série RT intègrent des décennies d'améliorations continues et sont utilisés dans diverses applications.

Caractéristiques techniques

• Marque : Evoqua (série RT)
• Technologie : Flottation par air dissous (DAF) — recyclage d'eau contenant de l'air dissous pour produire des bulles micrométriques qui font flotter les contaminants
• Cibles typiques de retrait : TSS, DBO, FOG
• Alimentation (exemples) : 460V / 3 phases / 60 Hz (31–44.6 FLA selon le modèle)
• Pompes de recyclage : série Hellbender HB (HB-90 15HP pour RT-50A/RT-100A ; HB-150 20HP pour RT-240A)
• Tailles de brides de raccordement variables selon le modèle (exemples entrée/sortie/flotteur : 6"/6"/4" jusqu'à 12"/12"/6" - Bride 150#)
• Choix de pompe à boues optionnelle généralement 3 HP–10 HP selon le volume et les caractéristiques des boues
• Vis d'évacuation automatique des solides décantés et contrôle de la pompe à boues optionnelle via capteur de niveau de flotteur
