Antenne radio 3121D

dipôleaccordéede mesure

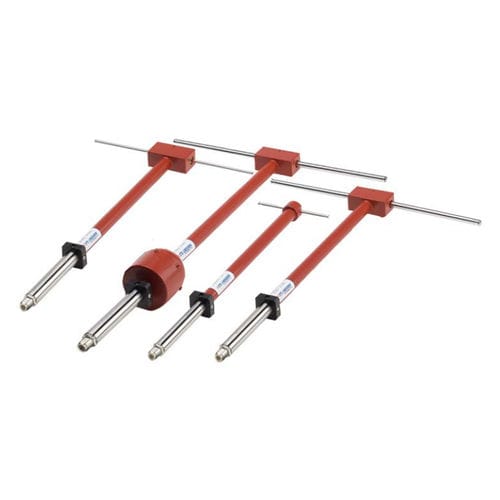

Le comportement de l'antenne dipôle accordée modèle 3121D d'ETS-Lindgren se rapproche du dipôle résonant à demi-longueur d'onde théoriquement parfait. ETS-Lindgren a apporté certaines améliorations physiques à la conception originale, garantissant des performances optimales et des années d'utilisation sans problème. Le 3121D offre une norme précise pour les mesures EMI, y compris les tests de conformité FCC et EN, l'atténuation du site comme décrit dans EN55022 et ANSI C63.4, et l'étalonnage de l'antenne comme décrit dans ANSI C63.5. Le modèle 3121D couvre une gamme de fréquences de 30 MHz à 1 GHz et son comportement se rapproche du dipôle résonant sans perte et sans longueur d'onde théoriquement parfait. Chaque dipôle 3121D est étalonné individuellement à 10 mètres conformément à la norme ANSI C63.5, en utilisant la méthode préférée des trois antennes. Tous les équipements de mesure utilisés sont traçables par le NIST. Ces mesures sont effectuées sans l'utilisation d'atténuateurs, de sorte que les facteurs d'antenne sont une présentation fidèle des performances réelles. Une impression des données d'étalonnage de chaque antenne est incluse dans le manuel et est également archivée. L'étalonnage individuel et les facteurs d'antenne réels sont préférables aux facteurs typiques ou théoriques et donnent confiance dans les données d'essai. Caractéristiques principales Conception FCC Faible ROS et perte de balun Étalonnage individuel Approprié pour les mesures d'atténuation sur site Montures Stinger et EMCO incluses Conception FCC ETS-Lindgren a incorporé des matériaux modernes, une fabrication de précision et certaines améliorations (telles que les connecteurs de type N pour les connexions du balun et du câble) à la conception du balun compensé et optimisé utilisé par Willmar K. Roberts au laboratoire de la FCC. Le résultat est un produit de qualité qui offre des années d'utilisation.
