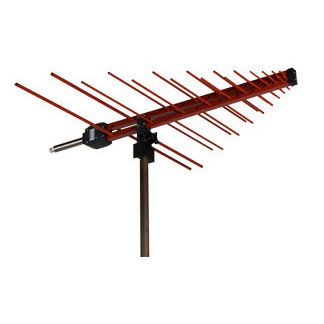

Réseau d'antennes radio 3148B
dipôle

réseau d'antennes radio
réseau d'antennes radio
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Réseau
radio
Type
dipôle
Fréquence

Min: 200 MHz

Max: 2 000 MHz

Gain

20 dB

Description

L'antenne Log-Periodic Dipole Array (LPDA) modèle 3148B d'ETS-Lindgren est spécialement conçue pour effectuer des mesures CISPR 16-1 qui requièrent une différence de 20 dB dans la réjection de la polarisation croisée. Ce résultat est obtenu grâce à une conception technique et à un processus de fabrication qui décale tous les éléments selon un schéma précis. L'excellente propriété de polarisation croisée garantit une incertitude de mesure minimale pour les émissions rayonnées et la mesure de l'atténuation normalisée du site. La précision de l'assemblage de la perche et des éléments permet d'obtenir un excellent ROS et une relation de phase optimale. L'antenne logarithmique modèle 3148B présente un gain linéaire relativement constant (mesure en champ lointain sans creux ou bosses soudains). Un connecteur de type N est fourni. Caractéristiques principales Gain élevé conforme aux exigences CISPR en matière de polarisation croisée Faible ROS Finition par revêtement en poudre Calibré individuellement Gamme de fréquences La gamme de fréquences du modèle 3148B s'étend de 200 MHz à 2 GHz. Le 3148B est donc idéal pour les tests CISPR 16 et les autres normes qui en découlent, telles que CISPR 25. Gain élevé La conception du modèle 3148B offre un équilibre entre l'antenne la plus courte et le gain le plus élevé possible, avec un gain moyen de 5 dB sur sa fréquence. Faible ROS Le choix de l'espacement entre les booms et le changement de diamètre des éléments assurent une excellente impédance de l'antenne. Il en résulte un faible ROS.

---
