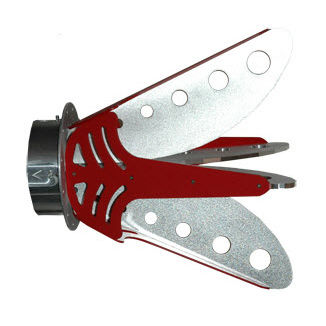

Antenne radio 3164-06

à cornetcompacteà guide d'ondes à nervure

Le modèle 3164-06 d'ETS-Lindgren est une antenne à cornet quadri-ridé à frontière ouverte, similaire à deux antennes à guide d'ondes double-ridé orthogonales l'une par rapport à l'autre. La taille étonnamment compacte de l'antenne permet d'améliorer le diagramme et le gain par rapport aux cornets quadrides fermés de dimensions similaires. Le 3164-06 a une largeur de bande exceptionnelle, avec une bande de fréquence de fonctionnement pour des performances optimales de 300 MHz à 6 GHz. Deux entrées placées orthogonalement permettent à cette antenne de générer des mesures en polarisation linéaire et circulaire sur l'ensemble de la bande de fréquence, sans polarisation manuelle. Caractéristiques principales Polarisation linéaire ou circulaire (avec hybride) Conception compacte Gain plat pour les 2/3 supérieurs de la gamme Caractéristiques physiques Longueur : 51,4 cm (20,24 in) Largeur : 50 cm (19.69 in) Hauteur : 50 cm (19.69 in) Poids : 9,3 kg (20,50 lb) Spécifications électriques Connecteurs : SMA femelle (2) Isolation de la polarisation croisée : >25 dB Impédance (nominale) : 50 Puissance maximale continue : 50 W Type de diagramme : Directionnel Polarisation : Double linéaire Options du produit Boîtiers personnalisés
