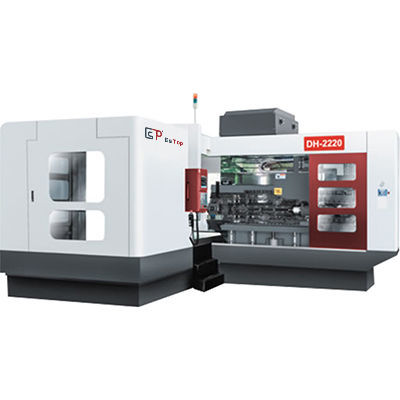

Machine de perçage profond CNC DH-2220DC

horizontale3 axespour trous profonds

Aperçu
Le DH-2220DC est une machine de perçage de trous profonds CNC horizontale, conçue pour le gun drilling et les opérations combinées fraisage/perçage. Capacité standard de perçage Ø2–38 mm (option jusqu'à Ø50 mm), profondeur maximale de perçage 2000 mm et capacité de fraisage 2000 × 2000 mm.

Spécifications principales

• Modèle : DH-2220DC
• Diamètre de perçage : Ø2–38 mm (option Ø50 mm)
• Profondeur maximale de perçage : 2000 mm
• Capacité de fraisage : 2000 × 2000 mm
• Diamètre maxi fraise : 160 mm
• Dimensions table : 1400 × 1500 mm
• Charge maximale : 21 000 kg
• Emprise au sol requise : 7300 × 8000 mm
• Poids machine : 22 t

Déplacements et axes

• X (table gauche/droite) : 2200 mm
• Y (colonne haut/bas) : 1000 mm
• Z (broche avant/arrière) : 2000 mm
• Avance rapide X/Y/Z : 7,5 / 7,5 / 7,5 m/min

Broche et entraînement

• Conicité broche : OZ25 (option BT50)
• Transmission broche : par courroie
• Vitesse maxi broche : 6000 tr/min (option 4000 tr/min)
• Puissance moteur broche (nom./max.) : 11 / 15 kW
• Puissance tête de fraisage : 15 kW

Alimentation & pompes

• Puissance pompe huile de refroidissement : 5,5 / 7,5 kW
• Puissance pompe de circulation : 3 kW
• Puissance totale machine : 43 kW

Table & refroidissement

• Table / table rotative : 1400 × 1500 mm
• Charge maximale : 21 000 kg
• Capacité cylindre système de refroidissement : 630 L
• Pression de refroidissement : 70 MPa
• Débit de refroidissement : 67 L/min

Précision & tolérances

• Précision diamètre perçage : IT8–IT11
• Rugosité de surface du trou : Ra ≤ 3,2 μm
• Flèche de l'axe : ≤ 0,45/1000 (S45#, Ø10 mm)
• Précision de positionnement : 0,025 mm
• Précision de repositionnement : 0,015 mm

Configuration principale et options

• Contrôleur NC : SYNTEC
• Broche : HANYANG / OZ25
• Variateur et moteur broche : MK
• Servomoteurs et drivers X/Y/Z : Maxsine
• Vis à bille : Nanjing GONGYI
• Roulements : NSK
• Guides linéaires : HIWIN / TBI
• Options : perçage Ø50 mm, variantes de vitesse broche, dispositifs de bridage sur mesure

Applications typiques

• Composants automobile (arbres à cames, vilebrequins)
• Vérins hydrauliques et corps de vannes
• Pièces pour oil & gas
• Pièces structurelles aéronautiques et défense
• Machines lourdes et outillage

Commande et support
Pour devis, délais, installation, mise en service et formation opérateur, contactez le service commercial en indiquant diamètre à percer, matériau et taille de série pour une offre adaptée.
