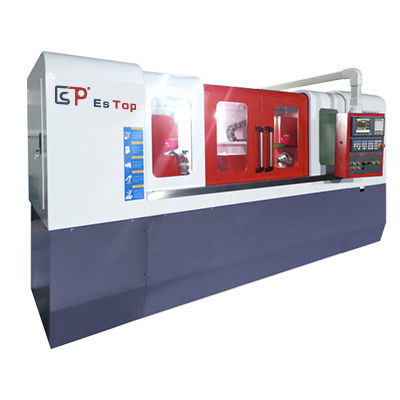

Machine de perçage profond CNC GD-1000NC

horizontalepour trous profondshaute précision

Aperçu
Le GD-1000NC est une machine CNC de type gun drilling conçue pour des pièces en barre ronde pour le perçage profond horizontal. Appartenant à la gamme ES-TOP CNC, elle permet un perçage profond automatique et de précision pour des pièces comme composants hydrauliques, arbres automobiles, empreintes de moule et pièces pétrolières.

Modèles et tableau technique
AXIS-500 | Plage d'alésage (mm) : 3-30 | Profondeur d'usinage (mm) : 500 | Diamètre extérieur de serrage (mm) : 80 | Vitesse broche (tr/min) : 8000 | Puissance broche (kW) : 7.5 | Puissance totale machine (kW) : 23 | Poids machine (kg) : 4000 | Dimensions (mm) : 3200x1500x1900
AXIS-800 | Plage d'alésage (mm) : 3-30 | Profondeur d'usinage (mm) : 800 | Diamètre extérieur de serrage (mm) : 80 | Vitesse broche (tr/min) : 8000 | Puissance broche (kW) : 7.5 | Puissance totale machine (kW) : 26 | Poids machine (kg) : 4500 | Dimensions (mm) : 3200x1500x1900
AXIS-1000 | Plage d'alésage (mm) : 3-40 | Profondeur d'usinage (mm) : 1000 | Diamètre extérieur de serrage (mm) : 100 | Vitesse broche (tr/min) : 8000 | Puissance broche (kW) : 11 | Puissance totale machine (kW) : 28 | Poids machine (kg) : 5200 | Dimensions (mm) : 4200x1500x1900
AXIS-1500 | Plage d'alésage (mm) : 3-40 | Profondeur d'usinage (mm) : 1500 | Diamètre extérieur de serrage (mm) : 100 | Vitesse broche (tr/min) : 8000 | Puissance broche (kW) : 11 | Puissance totale machine (kW) : 28 | Poids machine (kg) : 5800 | Dimensions (mm) : 4200x1500x1900

Tags

• profond
• trou
• perçage

Caractéristiques techniques

• Nom du modèle : GD-1000NC
• Type : machine de perçage profond (gun drilling) pour barres rondes ; perçage horizontal profond ; CNC
• Vitesse typique de broche : jusqu'à 8000 tr/min (modèles listés)
• Plage d'alésage : 3–30 mm jusqu'à 3–40 mm selon modèle
• Profondeur d'usinage : 500, 800, 1000, 1500 mm (selon modèle)
• Puissance broche : 7.5 kW — 11 kW (exemples)
• Moteur d'avance : AC 2.3 kW ou variantes AC Servo (2.3 kW / 3.0 kW)
• Moteur pompe à huile haute pression : 5.5 kW (indiqué sur les modèles)
• Pompe de pression de coupe : 100 kg/cm3 (lorsqu'indiqué)
• Débit d'huile pompée : exemples 6–60, 6–80, 6–100 L/min
• Précision de filtration du liquide de coupe : 15 µ
• Puissance totale machine : exemples 23 kW, 26 kW, 28 kW
• Volume réservoir de stockage : 600 (unité indiquée sur la page source : KG)
• Poids machine : environ 4000–5800 kg selon le modèle
• Zone d'implantation : jusqu'à 4200x1500x1900 mm
