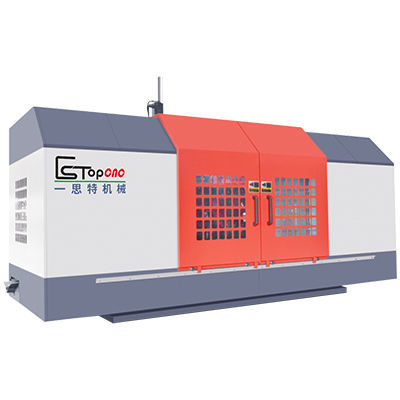

Centre d'usinage 3 axes HMC-1712NC

horizontalà montant fixeBT 50

Produit
Centre d'usinage horizontal ET-1712-NC (désignation commerciale HMC-1712NC). Conçu pour le fraisage horizontal et l'usinage de production de pièces de grande dimension.

Vue d'ensemble
Modèles présentés : ET-1712-NC et ET-2214-NC. Fabricant : ES-TOP CNC. Modes de transmission de la broche disponibles : type courroie ou type engrenage. Adapté aux applications à forte capacité de charge et aux grandes pièces.

Caractéristiques techniques (résumé)
Modèle : ET-1712-NC | ET-2214-NC
Course maxi (axes X/Y/Z) (mm) : 1800/1200/500 | 2350/1400/650
Course verticale table (axe W) (mm) : 500 | 650
Dimension table de travail (L×l) (mm) : 1700×1100 | 2200×1400
Centre broche-table (mm) : 50-1250 | 50-1450
Dimension course verticale table (L×H) (mm) : 1840×900 | 2340×1100
Vitesse d'avance (mm/min) : X 10–7500 | 10–7500 ; Y 10–7500 | 10–7500 ; Z 10–4500 | 10–4500
Tête de fraisage / Broche :
Diamètre broche (mm) : 220 (broche à deux parties)
Puissance broche (kW) : 30/37
Vitesse broche (tr/min) : 0–3000 (type courroie) / 0–1800 (type engrenage)
Taraudage broche : BT-50
Puissance entraînement axes (env. kW) : X 4 | 5 ; Y 4 ; Z 3
Puissance totale (env. kW) : 48 | 55
Capacité maximale de charge : 8 tonne | 12 tonne
Poids (env.) : 23 tonne ±5% | 26 tonne ±5%
Dimensions (L×l×H) (mm) : 4950×3900×4150 | 6370×4400×3750
Optionnel : transmission de broche — type courroie ou type engrenage

Tags / Mots-clés
Centre d'usinage horizontal / HMC-1712NC / ET-1712-NC / BT-50 / 30 kW / 37 kW / grande table / forte charge

Caractéristiques techniques

• Modèle : ET-1712-NC (désignation commerciale HMC-1712NC)
• Course maxi (X/Y/Z) : 1800 / 1200 / 500 mm
• Course verticale table (axe W) : 500 mm
• Dimension table (L×l) : 1700 × 1100 mm
• Centre broche-table : 50–1250 mm
• Dimension course verticale table (L×H) : 1840 × 900 mm
• Vitesses d'avance X/Y/Z : X 10–7500 mm/min, Y 10–7500 mm/min, Z 10–4500 mm/min
• Diamètre broche : 220 mm (broche à deux parties)
• Puissance broche : 30/37 kW
• Vitesse broche : 0–3000 tr/min (type courroie) ou 0–1800 tr/min (type engrenage)
• Taraudage broche : BT-50
• Puissance entraînement axes (env.) : X 4 kW, Y 4 kW, Z 3 kW
• Puissance totale (env.) : 48 kW
• Capacité maximale de charge : 8 tonne
• Poids (env.) : 23 tonne ±5%
• Dimensions (L×l×H) : 4950 × 3900 × 4150 mm
• Transmission de broche optionnelle : type courroie ou type engrenage
