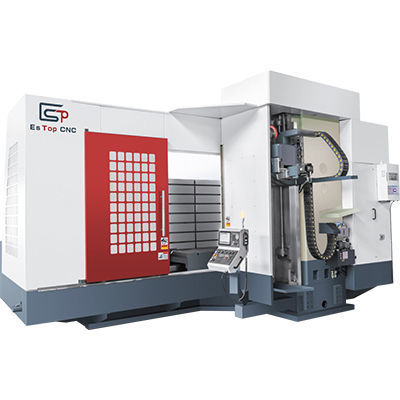

Centre d'usinage 3 axes HMC-2516NC

horizontalBT 50de fraisage

Présentation
Le HMC-2516NC d'ES-TOP est un centre d'usinage horizontal conçu pour le fraisage d'ébauche et le traitement de pièces de grande capacité. Il est équipé d'une broche BT50 entraînée par un moteur de 30 kW, d'une table de 2500 × 1400 mm et d'une capacité de charge maximale de 12 000 kg, adapté aux applications industrielles lourdes.

Caractéristiques techniques (résumé)

• Modèle : HMC-2516NC
• Course trois axes (X/Y/Z) : 2500 / 1600 / 550 mm
• Centre broche / guide de colonne : 0–1600 mm
• Capacité d'enlèvement : 800 cm³/min
• Taille de la table : 2500 × 1400 mm
• Charge maximale : 12 000 kg
• Vitesse de broche : 0–3000 tr/min
• Cone de broche : BT50-φ220
• Moteur de broche : 30 kW
• Système de commande : Mitsubishi M80

Configuration principale de la machine

• Une unité Centre d'usinage horizontal (modèle HMC-2516NC) avec contrôleur Mitsubishi M80

Accessoires standard / articles

• Unité opérateur portable — 1 pc
• Système de lubrification automatique — 1 pc
• Feu de signalisation LED — 1 pc
• Soufflage de broche — 1 pc
• Rideau d'air de protection — 1 pc
• Lampe torche — 1 pc
• Accessoires fournis — 1 jeu
• Accord technique joint — 1 jeu

Spécifications détaillées

• Modèle : HMC-2516NC
• Course trois axes (X/Y/Z) : 2500 mm / 1600 mm / 550 mm
• Centre broche / guide de colonne : 0–1600 mm
• Capacité d'enlèvement : 800 cm³/min
• Taille de la table : 2500 × 1400 mm
• Charge maximale : 12 000 kg
• Vitesse de broche : 0–3000 tr/min
• Cône de broche : BT50-φ220
• Moteur de broche : 30 kW
• Avance rapide (X/Y/Z) : 6 / 6 / 6 m/min
• Avance de coupe rapide (X/Y/Z) : 5 / 5 / 5 m/min
• Précision de positionnement : 0,02 mm
• Précision de repositionnement : 0,015 mm
• Capacité du réservoir d'huile lubrifiante : 4 L
• Dimensions machine : 7500 × 4800 × 4300 mm
• Poids machine : 32 000 kg
• Système de commande : Mitsubishi M80
