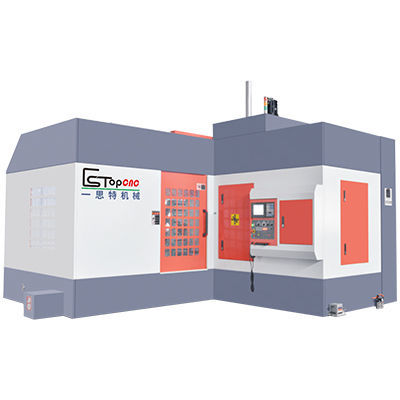

Centre d'usinage 3 axes HMC-2214NC

horizontalBT 50de fraisage

Produit
Centre d'usinage horizontal HMC-2214NC destiné aux pièces de grandes dimensions et à l'usinage sous forte charge. Caractéristiques clés : table 2200×1400 mm, déplacement vertical de table 650 mm, transmission de broche sélectionnable (courroie ou engrenage).

Paramètres techniques (comparaison)

• Modèle : ET-1712-NC | ET-2214-NC
• Course maxi (X/Y/Z) (mm) : 1800/1200/500 | 2350/1400/650
• Course verticale de la table (axe W) (mm) : 500 | 650
• Dimensions de la table (L×l) (mm) : 1700×1100 | 2200×1400
• Centre de la broche à la table (mm) : 50–1250 | 50–1450
• Dimension course verticale (L×H) (mm) : 1840×900 | 2340×1100
• Vitesses d'avance X/Y/Z (mm/min) : 10–7500 / 10–7500 / 10–4500
• Diamètre de la broche (mm) : 220 (broche de type scindé) | 220 (broche de type scindé)
• Puissance broche (kW) : 30/37 | 30/37
• Vitesse broche (tr/min) : 0–3000 (courroie) / 0–1800 (engrenage) | 0–3000 (courroie) / 0–1800 (engrenage)
• Conicité broche : BT-50
• Puissance d'entraînement approximative (kW) : X 4 | 5, Y 4, Z 3
• Puissance totale (kW) : 48 | 55
• Charge admissible maxi (t) : 8 | 12
• Poids (t) ±5% : 23 | 26
• Dimensions totales (L×l×H) (mm) : 4950×3900×4150 | 6370×4400×3750
• Option : mode de transmission de la broche sélectionnable (courroie ou engrenage)

Caractéristiques techniques

• Désignation sur la fiche : HMC-2214NC
• Course maxi (X/Y/Z) : 2350/1400/650 mm (ET-2214-NC)
• Course verticale de la table (axe W) : 650 mm
• Dimensions de la table (L×l) : 2200×1400 mm
• Centre broche-table : 50–1450 mm
• Dimension course verticale (L×H) : 2340×1100 mm
• Vitesses d'avance : X/Y = 10–7500 mm/min, Z = 10–4500 mm/min
• Diamètre broche : 220 mm (broche de type scindé)
• Puissance broche : 30/37 kW
• Vitesse broche : 0–3000 tr/min (type courroie) ou 0–1800 tr/min (type engrenage)
• Conicité broche : BT-50
• Puissance entraînement approximative : X ≈ 5 kW, Y ≈ 4 kW, Z ≈ 3 kW
• Puissance totale : ≈ 55 kW
• Charge admissible maxi : 12 Ton
• Poids : ≈ 26 Ton (±5%)
• Dimensions totales (L×l×H) : 6370×4400×3750 mm
• Option : mode de transmission de la broche sélectionnable (courroie ou engrenage)
