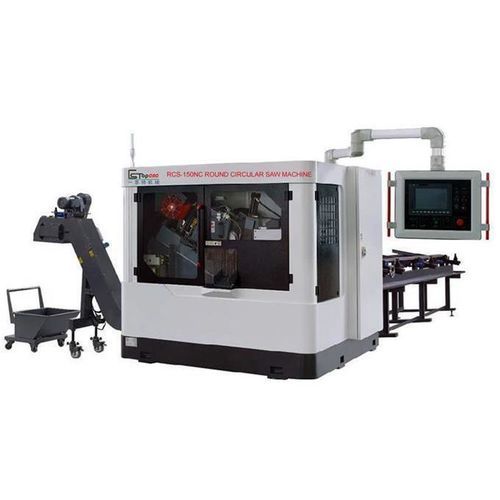

Découpeuse à disque électrique RCS-150NC

hydrauliquepour métauxpour acier

Présentation de la scie circulaire RCS-150NC

Capacité de coupe
Barre ronde : 50–150 mm
Cornières : 50–105 mm
Tube rond : 50–150 mm
Tube carré : 50–105 mm

Tête de scie / arbre principal
Lame TCT : Φ460 × 2,7t
Vitesse de lame : 30–125 tr/min (variable)
Évacuation des copeaux sur la lame : brosse ronde

Moteurs et entraînements
Moteur d'entraînement arbre principal : 30 kW (spécification secondaire : 18,5 kW / 25 Hp / 4p)
Moteur servo AC — tête : 5,0 kW
Moteur servo AC — dispositif d'alimentation : 2,0 kW
Moteur d'entraînement hydraulique : 3,7 HP / 4p

Système hydraulique
Pression d'entraînement : 70 kg/cm² (7 MPa)
Capacité du réservoir hydraulique : 150 L

Dispositif de pression d'air
Pression de fonctionnement : 4–6 kg/cm² (55–85 psi)

Mécanisme d'alimentation à longueur fixe (GFC)
Coupe d'extrémité : 2–99 mm
Longueur résiduelle minimale : 85 + δ mm
Longueur d'alimentation par cycle : 780 mm

Dimensions et poids de la machine
Dimensions (L × l × H) : 7133 × 3602 × 2800 mm
Poids : 5800 kg

Principales pièces
No. 1 — Human Machine Interface — Mitsubishi — Japan
No. 2 — PLC — Mitsubishi — Japan
No. 3 — Cutting feed servo motor — Mitsubishi — Japan
No. 4 — Feeding servo motor — Mitsubishi — Japan
No. 5 — Main low voltage components — Siemens — Germany
No. 6 — Switching power supply — Mingwei — Taiwan
No. 7 — Linear guides — Silver — Taiwan
No. 8 — Ball Screws — Silver — Taiwan
No. 9 — Spindle servo motor — Beauty Department — Shanghai
No. 10 — Hydraulic pumps — Yuken — Taiwan
No. 11 — Hydraulic Valve — Yuken — Taiwan
No. 12 — Hydraulic cylinder — Yuken — Taiwan
No. 13 — Thin oil lubrication system — ISHAN — Taiwan
No. 14 — Micro lubrication system — ILC — Italy
No. 15 — Spindle box drive belts — gates — USA
No. 16 — TCT Saw Blades — Kanefusa or Tenryu — Japan
No. 17 — Seals — NAK — Taiwan
No. 18 — Material racks — 3 meters — Domestic

Caractéristiques techniques

• Capacités de coupe : barre ronde 50–150 mm ; cornières 50–105 mm ; tube rond 50–150 mm ; tube carré 50–105 mm.
• Lame de scie : TCT Φ460 × 2,7t ; vitesse variable 30–125 tr/min ; évacuation des copeaux par brosse ronde.
• Moteur d'entraînement arbre principal : 30 kW (alternatif 18,5 kW / 25 Hp / 4p).
• Moteurs servo : tête 5,0 kW ; dispositif d'alimentation 2,0 kW ; moteur hydraulique 3,7 HP / 4p.
• Système hydraulique : pression de service 70 kg/cm² (7 MPa) ; réservoir 150 L.
• Air comprimé : plage de fonctionnement 4–6 kg/cm² (55–85 psi).
• Alimentation à longueur fixe (GFC) : coupe d'extrémité 2–99 mm ; résidu minimum 85+δ mm ; longueur par cycle 780 mm.
• Dimensions machine (L×l×H) : 7133 × 3602 × 2800 mm ; poids : 5800 kg.
• Composants clés fournis par des marques internationales (Mitsubishi, Siemens, Yuken, Kanefusa/Tenryu, etc.).
