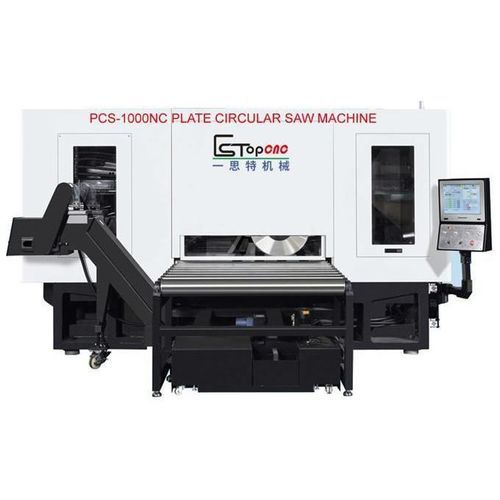

Découpeuse à disque électrique PCS-1000NC

pour métauxpour acier

Présentation
La PCS-1000NC est une scie circulaire CNC pour tôles d'acier, conçue pour des coupes à grande vitesse. Elle intègre un chargement automatique, des dimensions de coupe réglables et un convoyeur pour une production continue ou cyclique.

Paramètres techniques principaux

• Modèle : PCS-1000NC
• Type de machine : scie circulaire CNC pour tôle d'acier (scie haute vitesse)
• Axes de commande : 2
• Épaisseur de coupe : 20–100 mm
• Largeur de coupe : 380–1000 mm
• Longueur de coupe : 140–1000 mm
• Longueur d'alimentation automatique : 4000 mm (cyclable)
• Vitesse de broche : 50–250 tr/min (variation infinie)
• Puissance de broche : 11/15 kW
• Diamètre de la lame : 500 mm
• Puissance moteurs X/Z : 4,5 kW / 3,7 kW
• Vitesse d'avance automatique X/Z : 100–350 mm/min
• Vitesse rapide X/Z : 6,5 m/min
• Parallélisme : ≤0,15 mm
• Précision dimensionnelle : ±0,1 mm / 300 mm
• Réservoir huile hydraulique : 30 L
• Réservoir huile de lubrification : 3 L
• Alimentation / puissance totale : 380V/220V, 25 kW
• Poids net machine : 13 t
• Emprise (L×l×H) : 6000 × 3500 × 2200 mm
• Système de refroidissement : refroidissement par eau
• Pression d'air : 0,6 MPa
• Mode d'exécution automatique : simple/multiple
• Longueur du convoyeur : 3000 mm
• Capacité max lit mobile : 3500 kg
• Composants clés : vis à billes et rails de guidage Taïwan, roulements TPI Taïwan, système CNC JK Taïwan, servomoteurs TK Taïwan, broche ES-TOP, composants électriques Schneider

Composants principaux

• Vis à billes : 2 (Taïwan) — transmission précise, résistance à l'usure
• Rail de guidage : 2 (Taïwan) — stabilité du mouvement linéaire
• Broche principale : 1 (ES-TOP) — faible bruit, grande rigidité
• Organes (unités de protection) : 2 (origine locale) — protection contre la poussière des rails et vis à billes
• Châssis moulé : 1 (HT300) — stabilité dimensionnelle
• Unité lubrification automatique : 1 (origine locale) — lubrification électronique, distribution d'huile dosée
• Conduites d'huile : 2 (origine locale) — tubes en aluminium
• Roulements : (TPI Taïwan) — roulements de précision
• Système CNC : 1 (JK Taïwan) — unité de contrôle CNC
• Servomoteurs : 2 (TK Taïwan) — moteurs d'entraînement des axes
• Moteur broche : 1 (MK/CTB) — entraînement broche à vitesse variable
• Contacteur / Relais AC : 1 chacun (Schneider) — protection et commande électrique

Applications et remarques d'exploitation

• Conçue pour la coupe de tôles d'acier en lignes de production, ateliers et centres de service acier
• Prend en charge la production continue grâce à l'alimentation automatique et au convoyeur
• Dimensions de coupe réglables pour séries et pièces de tailles variées
• Nécessite une alimentation électrique 380V/220V et de l'air comprimé à 0,6 MPa
• Prévoir une fondation nivelée et un équipement de levage pour l'installation (poids net 13 t)
