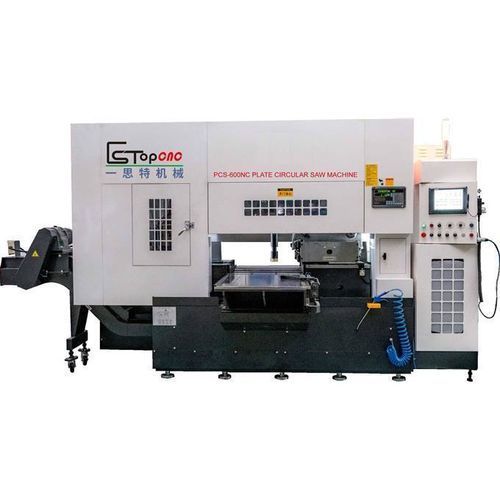

Scie circulaire PCS-600NC

pour métauxpour acierpour tôle

Produit PCS-600NC Scie circulaire pour plaques d'acier moulé Principaux paramètres techniques MACHINE À SCIER À GRANDE VITESSE CNC PCS-600NC PCS-600NC Spécifications (tableau) Non. | Description de l'article - Spécification 1 | Machine | Scie CNC | PCS-600NC 2 | Capacité de coupe - Numéro de l'axe de commande | Numéro de l'axe de commande | 2 2 | Capacité de coupe - Épaisseur de coupe mm | Épaisseur de coupe mm | 20-100 2 | Capacité de coupe - Largeur de coupe mm | Largeur de coupe mm | 50-700 2 | Capacité de coupe - Longueur de coupe mm | Longueur de coupe mm | 20-1000 2 | Capacité de coupe - Longueur d'alimentation automatique mm | Longueur d'alimentation automatique mm | 4000 (Elle peut être cyclée plusieurs fois) 3 | Broche - Vitesse de la broche (vitesses variables à l'infini) tr/min | Vitesse de la broche tr/min | 50-250 3 | Broche - Puissance de la broche KW | Puissance de la broche KW | 11/15 3 | Broche - Diamètre de la lame de scie mm | Diamètre de la lame de scie mm | 500 4 | Axe X/Z - Axe X / Axe Z | Puissance moteur axe X/Z KW | 4,5/3,7 4 | Axe X/Z - Vitesse d'avance automatique X/Z mm/min | Vitesse d'avance automatique X/Z mm/min | 100-350 4 | Axe X/Z - Déplacement rapide X/Z mm/min | Déplacement rapide X/Z mm/min | 6.5m/min 5 | Précision - Parallélisme mm | Parallélisme mm | ≤0.30 5 | Précision - Précision pour la dimension mm/300mm | Précision pour la dimension mm/300mm | ±0.15 6 | Capacité du réservoir - Réservoir d'huile hydraulique L | Réservoir d'huile hydraulique L | 30 6 | Capacité du réservoir - Réservoir d'huile de lubrification L | Réservoir d'huile de lubrification L | 3 7 | Puissance | Puissance | 380V/220V 20kw 8 | Poids et dimensions - Poids net de la machine T | Poids net de la machine T | 7 8 | Poids et dimensions - Surface de la machine mm | Surface de la machine mm | 4500*4000*2300 9 | Autres - Système de refroidissement | Système de refroidissement | Refroidissement par brouillard d'huile/eau 9 | Autres - Pression d'air | Pression d'air | 0.6Mpa 9 | Autres - Méthode de fonctionnement automatique | Méthode de fonctionnement automatique | Simple/multiple 10 | Convoyeur - Longueur du convoyeur mm | Longueur du convoyeur mm | 2000 11 | Lit mobile - Capacité de charge max. KG | Capacité de charge max. KG | 2000 PCS-600NC Pièces principales (tableau) Tri | Article | Quantité | Original | Remarque Pièces de la machine | Vis à billes | 2 | Taiwan | transmission régulière, haute précision, résistant à l'usure Pièces machine | Rail de guidage | 2 | Taïwan | Forte stabilité Pièces de machine | Broche principale | 1 | ES-TOP | Faible bruit, haute résistance, marque de renom de Taïwan Pièces de machine | Organe | 2 | National | Haute résistance, forte durabilité, anti-poussière, protège le rail de guidage et la vis à billes. Pièces de machine | Fonderie de base | 1 | HT300 | Bonne stabilité, excellente résistance à l'usure Pièces de la machine | Unité d'huile Lub automatique | 1 | Domestique | Autolubrification électronique, alimentation quantitative en huile de chaque pièce Pièces de machine | Conduite d'huile | 2 | Domestique | Tube en aluminium Pièces de machine | Roulement | | Taïwan TPI | Marque de renommée taïwanaise, Haute précision, Haute qualité Électricité | Système CNC | 1 | Taiwan JK | Haute précision Marque de premier plan de CNC Électrique | Servomoteur | 2 | Taïwan TK | Marque de haute précision pour CNC Électrique | Moteur de broche | 1 | MK/CTB | Multitronic, répond aux exigences des différentes vitesses de traitement Electrique | Contacteur AC | 1 | French Schneider | Marque réputée, propriété stable Electrique | Relais | 1 | French Schneider | Marque réputée, propriété stable Caractéristiques / spécifications techniques

• Type de produit : Scie circulaire CNC à grande vitesse pour les plaques d'acier de moulage
• Modèle : PCS-600NC
• Axes de commande : 2
• Épaisseur de coupe : 20-100 mm
• Largeur de coupe : 50-700 mm
• Longueur de coupe : 20-1000 mm
• Longueur d'alimentation automatique : 4000 mm (plusieurs cycles possibles)
• Vitesse de la broche : 50-250 tr/min (réglable en continu)
• Puissance de la broche : 11/15 kW
• Diamètre de la lame de scie : 500 mm
• Puissance du moteur de l'axe X/Z : 4.5/3,7 kW
• Vitesse d'avance X/Z : 100-350 mm/min
• Transit rapide X/Z : 6.5 m/min
• Parallélisme : ≤0,30 mm
• Précision dimensionnelle : ±0.15 mm / 300 mm
• Capacité du réservoir d'huile hydraulique : 30 L
• Capacité du réservoir d'huile de lubrification : 3 L
• Alimentation électrique / puissance totale : 380V/220V, 20 kW
• Poids net de la machine : 7 T
• Encombrement au sol de la machine (L*L*H) : 4500*4000*2300 mm
• Système de refroidissement : Brouillard d'huile / Refroidissement par eau
• Pression d'air requise : 0,6 MPa
• Méthode de fonctionnement automatique : Simple / multiple
• Longueur du convoyeur : 2000 mm
• Lit amovible capacité de charge maximale : 2000 kg
