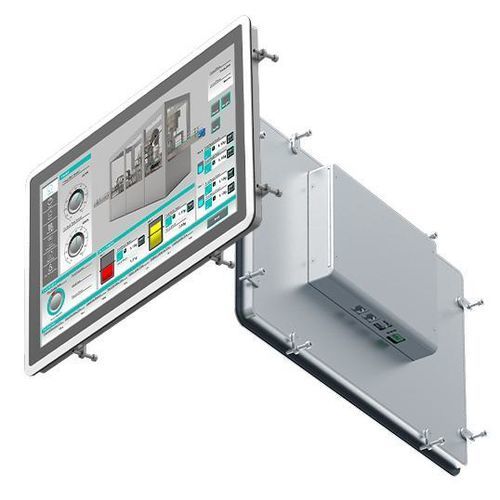

IHM tactile LUMIA

à écran tactile capacitifencastrable1366 x 768

Vue d'ensemble
La gamme LUMIA Edge/Web IHM renouvelle la présentation des données industrielles en adoptant une approche web native ouverte, flexible, évolutive et sécurisée. Accès via navigateurs standards sans plug-ins, prise en charge native de Windows et Linux, et graphiques SVG responsives garantissant une restitution nette sur toutes résolutions et orientations. La sécurité profite des mises à jour permanentes des technologies web.

Caractéristiques clés

• Système d'exploitation : Linux Debian 11 (plateforme embarquée compatible Debian 10/11)
• Écran : Écrans large haute résolution et luminosité disponibles en formats 7″, 10.1″, 15.6″, 21.5″ et 27″
• Design : Face avant en verre intégral avec tactile capacitif
• Processeur : Rockchip sans ventilateur RK3399 – RK3568 (RK3568 pour Lumia107)
• Connectivité : WiFi client double bande intégré (2.5 GHz – 5 GHz), ports Ethernet (1×1 Gb + 1×100 Mb ou 2×1 Gb pour Lumia107), ports USB (1× USB3.0 + 1× USB2.0)
• Mémoire : RAM 2 Go DDR4 ou 4 Go DDR4 (Lumia107) ; stockage interne 16 Go eMMC
• Installation : Montage en panneau avec protection avant IP66 (IP66 front - UL Type 4X et Type 12)
• Accessoires : Option PBOX keypad (montage en panneau)
• Interface utilisateur : Panneau de contrôle pour paramétrage sans accès au système d'exploitation
• Comportement d'affichage : Les pages web s'affichent automatiquement en plein écran (KIOSK MODE) pour empêcher l'accès à l'OS
• Navigateur : Utilisation de Chromium pour le rendu des pages web

Plateforme embarquée - tableau (lignes sélectionnées)
O.S. : Linux Debian 10/11
Logiciel applicatif : Kreo HMI
Taille d'affichage : 7″ (1024 x 600) ; 10.1″ (1280 x 800) ; 15.6″ (1366 x 768 et 1920 x 1080) ; 21.5″ (1920 x 1080) ; 27″ (1920 x 1080)
Technologie d'affichage : TFT
Rétroéclairage : LED
Couleurs : 16M
Technologie tactile : Capacitive
Bordure / Châssis : Aluminium
Processeur : RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) et RK3568 (Lumia107) (Quad-core Cortex-A55)
RAM : 2 Go DDR4 ; 4 Go DDR4 (Lumia107)
Stockage : 16 Go eMMC
Port Ethernet : 1×1 Gb + 1×100 Mb (standard) ; 2×1 Gb (Lumia107)
WiFi : Support 2.5 / 5 GHz (client)
Port USB : 1× USB3.0 + 1× USB2.0
Alimentation (Vdc) : 12–32 V DC
Consommation (W) : 10 W (7″), 12 W (10.1″), 18 W (15.6″), 28 W (21.5″), 28 W (27″)
Température de fonctionnement : -10° ~ 60° C
Température de stockage (°C) : -20° ~ 70° C
Humidité : <90% (sans condensation)
Dimensions extérieures (L/H/P) (mm) : 7″ (191.6 x 121.6 x 34.5) ; 10.1″ (269 x 190 x 42) ; 15.6″ (402.4 x 251.7 x 45) ; 21.5″ (546.4 x 337.9 x 50.5) ; 27″ (panel 669 x 406 x 50.5)
Dimensions d'encastrement (L/H) (mm) : 7″ (180 x 112) ; 10.1″ (258.5 x 179.5) ; 15.6″ (390 x 239) ; 21.5″ (531 x 323) ; 27″ (652 x 389)
Poids (kg) : 7″ 2 kg ; 10.1″ 5 kg ; 15.6″ 6.5 kg ; 21.5″ 8 kg ; 27″ 10 kg
Indice de protection : IP66 front - UL Type 4X et Type 12
Certifications : CE - RED (2014/53/EU) ; Sécurité : EN 62368-1:2020 + A11:2020 ; Santé : EN 62311:2020 ; CEM : ETSI EN 301 489-1 V2.2.3:2019 ; ETSI EN 301 489-17 V3.2.4:2020 ; Radio : ETSI EN 300 328 V2.2.2:2019 ; ETSI EN 301 893 V2.1.1:2017 ; UL 61010 ; ATEX : II 3G Ex ec IIC T6 Gc X and II 3D Ex tc IIIC T75°C Dc IP66 X ; IECEx: Ex ec IIC T6 Gc X and Ex tc IIIC T75°C Dc IP66 X ; IECEx TUR 23.0004 X ; DNV

Caractéristiques techniques

• Famille de produit : LUMIA Edge / Web IHM
• Système d'exploitation (embarqué) : Linux Debian 10/11
• Logiciel applicatif : Kreo HMI
• Tailles et résolutions d'écran : 7″ (1024×600), 10.1″ (1280×800), 15.6″ (1366×768 ou 1920×1080), 21.5″ (1920×1080), 27″ (1920×1080)
• Technologie d'affichage : TFT rétroéclairé LED, 16M couleurs, tactile capacitif
• Boîtier : Face avant verre intégral, bordure aluminium
• Processeurs : RK3399 (Dual-core A72 + Quad-core A53) et RK3568 (Quad-core A55, Lumia107)
• RAM / Stockage : 2 Go ou 4 Go DDR4 ; 16 Go eMMC
• Réseau : WiFi double bande (2.5/5 GHz client) ; Ethernet 1×1 Gb + 1×100 Mb ou 2×1 Gb (Lumia107)
• E/S : 1× USB 3.0, 1× USB 2.0
• Alimentation : 12–32 V DC ; consommation variable selon la taille (10 W–28 W)
• Température fonctionnement / stockage : -10° à 60° C fonctionnement ; -20° à 70° C stockage
• Humidité : <90% sans condensation
• Mécanique : Dimensions extérieures et d'encastrement par taille d'écran ; poids par taille
• Protection frontale : IP66 ; UL Type 4X / Type 12
• Modes : Edge HMI et Web HMI sélectionnables sur le même panneau ; KIOSK MODE plein écran
• Navigateur : Chromium pour rendu web
• Accessoires optionnels : PBOX keypad pour montage en panneau
• Normes et approbations : CE-RED, EN 62368-1, EN 62311, ETSI EN 301 series, UL 61010, ATEX, IECEx, DNV
