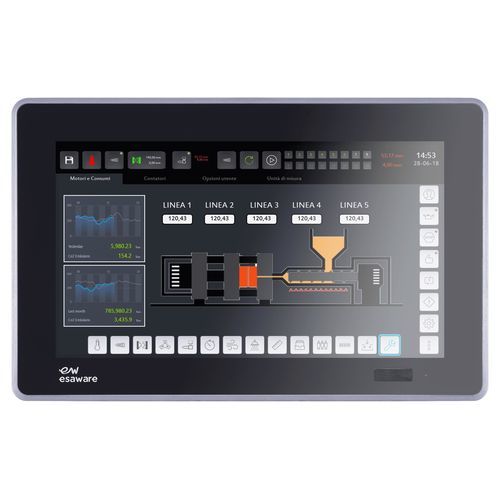

Panel PC à écran tactile multi-points EW series

à écran tactile capacitif PCAPà écran tactile résistif à 5 fils15"

Aperçu produit
Les IPC Panel EW (série EW200) sont des ordinateurs industriels pour pilotage machine, IHM et visualisation de process. Disponibles avec écrans résistifs ou capacitifs et face avant protégée IP66, ils couvrent des diagonales de 12,1" à 21,5" et proposent plusieurs plateformes CPU pour répondre aux usages d'automatisation.

Principales caractéristiques

• Écrans 16:9 TFT : 12,1", 15,6", 18,5", 21,5"
• Options tactiles : résistif 5‑fils ou capacitif PCT (jusqu'à 10 touches)
• Cadre aluminium avec revêtement PTFE anti‑adhérent ; protection frontale IP66
• Plateformes CPU multiples : Atom, Celeron (J1900/J3455), Intel Core (générations variées)
• Connectique complète : USB 2.0/3.0, RS232/RS485, double Ethernet 1Gb
• Extensions optionnelles : PCIe/miniPCIe/CFast/mSATA ; support RAID 0/1
• Environnement d'utilisation : -10 à +50 °C ; certifications industrielles incluant options ATEX Zone 2/22

EW200 MITX - Table technique
Modèles : EW212 | EW215 | EW218 | EW222
Taille d'écran : 12,1" | 15,6" | 18,5" | 21,5"
Technologie / Résolution / Luminosité / Contraste : TFT 1280×800 400 cd/m² 1000:1 | TFT 1366×768 300 cd/m² 500:1 | TFT 1366×768 300 cd/m² 1000:1 | TFT 1920×1080 300 cd/m² 5000:1
Technologie tactile : Résistif (5‑fils) / Capacitif PCT (10 touches)
Cadre / Châssis : Aluminium avec revêtement PTFE / Tôle acier
Options CPU : Atom N2800 (sans ventilateur) | Celeron J1900 (sans ventilateur) | Intel Core i3/i5/i7 (avec ventilateur) | Variantes Intel Celeron/Core 6G
Mémoire : Atom jusqu'à 4GB DDR3 | Celeron jusqu'à 8GB DDR3L | Core 3G jusqu'à 16GB DDR3 | Core 6G jusqu'à 32GB DDR4
Entrées/sorties : 2× RS232 + 1× RS232/422/485 ; USB frontal IP66 (1x, pas capacitif) ; ports USB arrière 2.0/3.0 mixtes ; 2× RJ45 1Gb (contrôleurs Intel variables) ; sorties VGA/DVI/HDMI selon CPU
Stockage & extension : HDD/SSD/CFast, 1× emplacement CFast accessible, options PCIe/miniPCIe/PCIe x16 ; RAID 0/1 disponible
Alimentation & environnement : 18–30 Vdc (typ.), consommation 25–65 W, fonctionnement -10…+50 °C (sans condensation), stockage -20…+65 °C
Protection & certifications : Face avant IP66 ; CE, normes EN61000, EN60068, cULus, EAC ; options ATEX Groupe II Cat.3 GD Zone 2/22

EW200 SLIM - Table technique
Modèles : EW212 | EW215 | EW218 | EW222
Taille d'écran : 12,1" | 15,6" | 18,5" | 21,5" — TFT, mêmes résolutions que les variantes MITX
Durée de vie du rétroéclairage : environ 50 000 heures
Technologie tactile : Résistif (5‑fils) / Capacitif PCT (10 touches)
Cadre / Châssis : Aluminium avec revêtement PTFE / Tôle acier
CPU (exemples) : Celeron J1900 (fanless) | Celeron J3455 (fanless) | Intel Core U‑series (i3/i5/i7) — options fanless selon configuration
Mémoire & stockage : variantes on‑board et SODIMM (selon config), options mSATA/CFast, RAID sur CPU sélectionnés
Entrées/sorties exemples : RS232 + RS485, USB frontal IP66, double Ethernet Gigabit (contrôleurs Intel variables), sorties DP/VGA selon CPU
Alimentation & environnement : 15–36 Vdc, consommation ~25–50 W, fonctionnement -10…+50 °C, stockage -20…+65 °C, humidité jusqu'à 90 % sans condensation
Certifications : CE, normes EMC/EN, cULus, EAC ; variantes ATEX disponibles

Caractéristiques techniques

• Famille produit : IPC EW (série EW200 : EW212, EW215, EW218, EW222)
• Formats d'écran : 12,1", 15,6", 18,5", 21,5" (16:9)
• Touches : résistif 5‑fils ou capacitif PCT (jusqu'à 10 touches)
• Plateformes CPU : Atom, Celeron (J1900/J3455), Intel Core (différentes générations)
• Mémoire : DDR3/DDR3L jusqu'à 16GB ou DDR4 jusqu'à 32GB selon plateforme
• Stockage : HDD/SSD/CFast/mSATA avec RAID 0/1 optionnel
• Connectique : multiples USB 2.0/3.0, RS232/RS485, audio, PS2 (selon plateforme), USB frontal IP66
• Ethernet : 2× RJ45 1Gb (contrôleurs Intel variables)
• Sorties vidéo : VGA / DVI‑D / DP / HDMI selon famille CPU
• Extensions : PCIe / miniPCIe / slots mécaniques selon plateforme
• Protection frontale : IP66
• Alimentation : plages VDC larges (ex. 15…36 Vdc ou 18…30 Vdc)
• Température d'utilisation : -10…+50 °C (sans condensation) ; stockage : -20…+65 °C
• Certifications : CE, EN61000, EN60068, cULus, EAC ; options ATEX (Groupe II Cat.3 GD Zone 2/22)
• Consommation typique : ~25–65 W selon taille et plateforme
