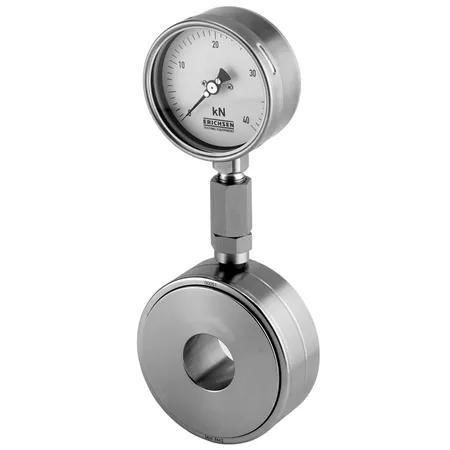

Capteur de force en compression Model 844

en anneauanalogiquepour roulement

Aperçu
Capteur de force annulaire compact pour la mesure des forces axiales et de palier.

Description technique
Les instruments de mesure de force ERICHSEN utilisent la transmission hydraulique de la force agissant sur un piston ; la pression résultante est affichée sur un indicateur calibré en newtons. Conçus principalement pour des mesures statiques : le temps de montée de la force (par rapport à la charge nominale) doit être d'au moins 1 seconde pour éviter d'endommager l'indicateur. Les chocs peuvent être amortis à l'aide de drossels appropriés. Tous les capteurs sont en acier inoxydable.

Domaines d'application
La série 844 est adaptée lorsqu'un arbre doit traverser l'appareil de mesure. Ces dispositifs sont destinés à la surveillance permanente des forces axiales et de palier. Ils sont équipés d'un cadran haute précision de 100 mm avec compensation du zéro. Avec les accessoires appropriés, la valeur mesurée peut être affichée à distance et transmise via un capteur de pression aux PHYSIMETER ® 906 MC-E et 906 USB.

Conception

• Version de base "A" : l'indicateur est fixé directement au capteur par une connexion vissée.
• Version avancée "B" : l'instrument de mesure est relié au manomètre par un flexible haute pression ou un tuyau capillaire.

Contenu de la livraison

• Modèle 844 (version de base "A")
• Équipé de série d'une vanne d'étranglement (tube throttle)
• Certificat d'essai fabricant M

Accessoires (exemples)

• Fourniture d'un pointeur de maximum pour les modèles 833 et 844 - en supplément (numéro de commande : 05770132)

Caractéristiques techniques

• Grandeur mesurée : Force
• Direction d'action : Compression
• Principe de mesure : Hydraulique
