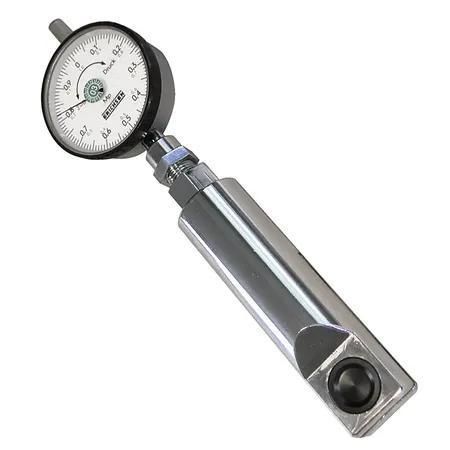

Capteur de force en traction compression Model 835

canisteranalogiqueà faible encombrement

Description technique
Les transducteurs de la série 835 sont conçus pour mesurer des forces statiques de compression et de traction. Il s'agit d'instruments mécaniques adaptés aux vérifications ponctuelles de force lorsque des méthodes de mesure simples et une bonne précision sont suffisantes. La faible hauteur des points d'application de la force permet une utilisation dans des espaces restreints où des appareils plus volumineux ne peuvent pas être installés, par exemple pour mesurer et contrôler les pressions d'électrodes sur des machines de pointage.

Conception et fonctionnement
Les forces appliquées aux points de contact entraînent une déformation d'une fente, provoquant le déplacement d'une aiguille de mesure rectifiée de précision équipée d'une sonde conique, qui active un indicateur à cadran. Les forces de compression sont affichées dans le sens horaire ; les forces de traction dans le sens antihoraire.

Versions spéciales
Des variantes personnalisées peuvent être fournies pour des applications spécifiques, par exemple pour mesurer la traction de fils en cours de passage ou équipées de manilles de tension pour la pose de lignes aériennes selon des valeurs de contrainte prescrites.

Contenu de la livraison

• Transducteur de force ponctuelle, Modèle 835
• Certificat d'essai du fabricant M

Caractéristiques techniques

• Forces d'essai disponibles : 500 N, 2 kN, 5 kN, 10 kN
• Principe de mesure : Mécanique
• Sens effectif : Compression
• Dispositif d'affichage : Indicateur à cadran de précision, montage possible dans différentes orientations ; cadran tournant pour réglage du zéro
• Finition : Chromé brillant
• Grandeur mesurée : Force
• Poids (net) : env. 0,45 kg
• Incertitude de mesure : ± 2 %, par rapport à la valeur finale

Caractéristiques principales

• Transducteur mécanique compact et basse hauteur pour mesures statiques de force
• Indicateur à cadran de précision pour lecture simple et réglage du zéro
• Versions sur mesure disponibles pour tâches de mesure spécialisées
