Capteur de force en compression Model 833

en anneauanalogiquepour machine d'essai

Description
Les cellules de charge hydrauliques ERICHSEN offrent une solution compacte et économique pour la mesure des forces, basée sur la transmission hydraulique agissant sur le piston du capteur de force. La pression hydraulique résultante est indiquée directement sur un instrument d'affichage gradué en Newton. Ces cellules de charge sont principalement destinées aux applications statiques ou d'utilisation continue. La vitesse d'augmentation de la charge (par rapport à la charge nominale) doit être d'au moins 1 seconde pour éviter d'endommager la montre de contrôle ; les chocs peuvent être atténués par des drossels appropriés. Toutes les cellules sont en acier inoxydable.

Domaines d'application
La série Modèle 833 est conçue pour un usage continu et l'intégration dans des machines, installations et systèmes de toute nature. Les points forts comprennent une montre de contrôle précise avec compensation du zéro et un grand diamètre de 100 mm. Avec les accessoires appropriés, la valeur mesurée peut être affichée à distance. Les relevés peuvent être transmis au PHYSIMETER ® 906 MC-E et 906 USB via un transmetteur de pression.

Conception

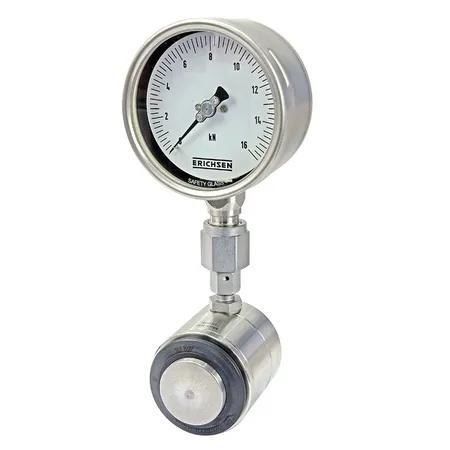

La version de base « A » fixe l'unité d'affichage directement sur la cellule de charge par une liaison vissée. La version « B » relie l'instrument de mesure au manomètre par un tuyau haute pression ou un capillaire.

Contenu de la livraison

• Modèle 833 (version de base « A »)
• Équipé en série d'une drosse tubulaire
• Certificat d'essai fabricant M

Données techniques

• Grandeur mesurée : Force
• Direction effective : Compression
• Principe de mesure : Hydraulique

Caractéristiques / spécifications techniques

• Modèle : Modèle 833
• Grandeur mesurée : Force
• Direction effective : Compression
• Principe de mesure : Hydraulique
• Matériau : Acier inoxydable
• Diamètre du cadran : 100 mm (avec compensation du zéro)
• Usage typique : Applications continues/statiques ; la vitesse d'augmentation de la force doit être ≥ 1 seconde
