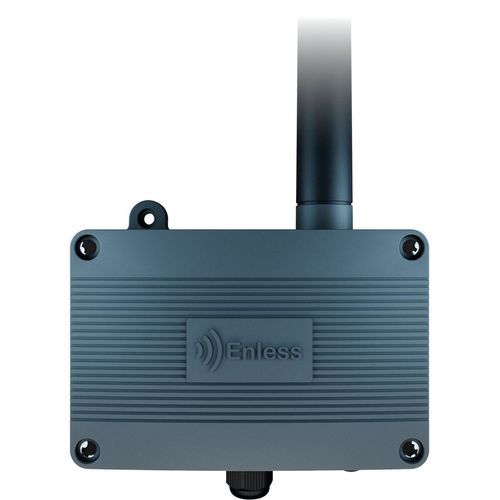

Transmetteur sans fil pour capteur avec voyant lumineux TX 4/20 600-035

pour capteurà LEDhaute précision

Présentation
Le capteur 4/20mA LoRaWAN est pensé pour que vous puissiez lui raccorder une sonde 4/20mA. Il mesurera le signal 4/20mA de votre sonde et enverra les données mesurées en radio LoRa. Cela vous permet de répondre à des applications diverses (exemple : mesure de pression, mesure de radons, mesure de températures extrêmes...).

Fonctionnalités principales

• Raccordement d’une sonde 4/20mA via bornier.
• Mesure du signal 4/20mA avec résolution 12 bits.
• Transmission radio LoRa (portée exceptionnelle, > 5 km en champ libre).
• Modes de communication : LoRaWAN (réseau public ou privé) et LoRa Easy (communication dédiée vers récepteur LoRa Easy).
• Compatibilité d’intégration : décodage natif et mappage des données en table Modbus ou objets BACnet pour intégration GTB ; possibilité d’envoi JSON vers serveur HTTP via récepteur LoRa Easy.
• Alimentation du capteur : batterie lithium type D 3,6 V remplaçable (batterie remplaçable fournie).
• Autonomie : jusqu’à 15 ans (dépend des paramètres de transmission et de l’environnement).
• Voyants de diagnostic : 3 voyants.

Modes d’utilisation

• Mode LoRaWAN : transmission sur réseau LoRaWAN public ou privé. Compatible avec gateways LoRaWAN du marché.
• Mode LoRa Easy : envoi vers récepteur LoRa Easy Enless (récepteurs disponibles en versions Modbus, BACnet et HTTP). Les récepteurs LoRa Easy permettent la réception et conversion des données pour intégration simple.

Modèles disponibles

• EU868 — Référence : TX 4/20 600-035
• US915 — Référence : TX 4/20 600-135

Ressources disponibles

• Fiche produit (française) — TX 4/20 600-035
• Fiche produit (anglaise) — TX 4/20 600-035
• Fiche produit (anglaise) — TX 4/20 600-135
• Déclaration de conformité UE
• Certificat FCC

Caractéristiques / Spécifications techniques

• Protocoles supportés : LoRaWAN & LoRa Easy
• Version LoRaWAN : Version 1.0.2 (RP001-1.02 revB) et Version 1.0.4 (RP002-1.0.3)
• Classe LoRaWAN : Classe A
• Fréquences radio : EU868 (modèle EU868) et US915 (modèle US915)
• Dimensions : L 118 x H 79 x P 43 mm
• Indice de protection boîtier : IP65 / NEMA 4
• Interface capteur : 4/20mA
• Résolution de mesure : 12 bits
• Raccordement sonde 4/20mA : bornier
• Alimentation de la sonde 4/20mA : alimentation externe recommandée
• Périodicité de transmission : 5 minutes (par défaut) — configurable
• Alimentation interne : Batterie lithium type D 3,6 V — Batterie remplaçable
• Autonomie batterie : jusqu'à 15 ans (selon configuration et environnement)
• Batterie de remplacement recommandée : BAT D 1000-031
• Voyants : 3 voyants de diagnostic
• Certifications (EU868) : CE, UKCA, LoRaWAN
• Certifications (US915) : FCC, ISED, LoRaWAN
