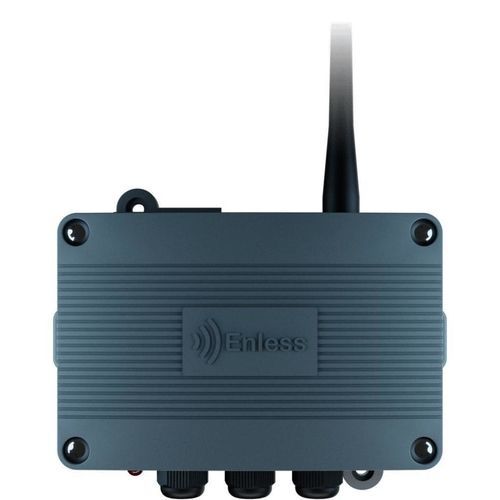

Module E/S numérique TX IO 600-040

ModbusBACnetsans fil

Présentation
Le TX IO 600-040 est un module d’entrées-sorties LoRa Easy conçu pour intégrer sans câblage supplémentaire des retours d’état et des commandes de relais à une GTB Modbus ou BACnet. Il dispose de 2 entrées contact sec, de 4 sorties relais et de trois modes de fonctionnement : contrôle à distance, contrôle local et D2D. Le récepteur envoie une commande radio. L'acteur exécute.

Fonctionnalités principales

• Protocole radio propriétaire : LoRa Easy (communication radio exclusivement avec récepteur LoRa Easy Enless).
• 2 entrées contact sec pour retours d'état.
• 4 sorties relais (48V - 500mA) pour piloter des équipements.
• Trois modes d'utilisation : Contrôle à distance, Contrôle local, Device-to-Device (D2D).
• Fréquence radio : EU868.
• Antenne 1/4 d’onde fournie.
• Montage rail DIN ou vissé.
• Indice de protection du boîtier : IP60.
• Alimentation : 7.5 - 24V DC.
• Certifications : CE, UKCA.

Modes d'utilisation

• Contrôle à distance : l’actionneur reçoit des commandes radio d’un récepteur LoRa Easy (connecté à une GTB Modbus ou BACnet). La GTB initie les scénarios, le récepteur transmet les ordres et l’actionneur les exécute.
• Contrôle local : l’actionneur fonctionne de façon autonome et utilise ses valeurs d’entrées pour piloter ses sorties relais sans dialogue nécessaire avec la GTB.
• Device to Device (D2D) : l’actionneur peut recevoir les données jusqu’à 4 capteurs Enless et piloter ses relais en fonction de seuils d’alarme configurés sur les transmetteurs.

Communication
Le transmetteur/actionneur Enless est compatible avec le protocole radio LoRa Easy (protocole propriétaire Enless). La communication se fait exclusivement en radio LoRa Easy avec un récepteur LoRa Easy Enless (Modbus ou BACnet). Le produit n’est pas compatible LoRaWAN. Un répéteur de signal peut être utilisé si nécessaire pour améliorer la portée radio.

Applications

• Pilotage de relais depuis une GTB (Modbus ou BACnet).
• Intégration d’entrées contact-sec pour retours d’état d’équipements.
• Automatisation locale basée sur seuils (ex. pilotage en fonction de capteurs Enless en mode D2D).

Caractéristiques / spécifications techniques

• Modèle / Référence : TX IO 600-040
• Protocole supporté : LoRa Easy
• Fréquence radio : EU868
• Antenne : Antenne 1/4 d’onde fournie
• Dimensions : L 118 x H 79 x P 43 mm
• Montage : Rail DIN ou vissé
• Indice IP boîtier : IP60
• Alimentation : 7.5 - 24V DC
• Entrées : 2 entrées contact-sec
• Sorties : 4 sorties relais (48V - 500mA)
• Modes d’utilisation : Contrôle à distance, Contrôle local, D2D
• Configuration : Depuis le récepteur (mode contrôle à distance) ou depuis le serveur du TX IO (modes contrôle local et D2D)
• Certifications : CE, UKCA
