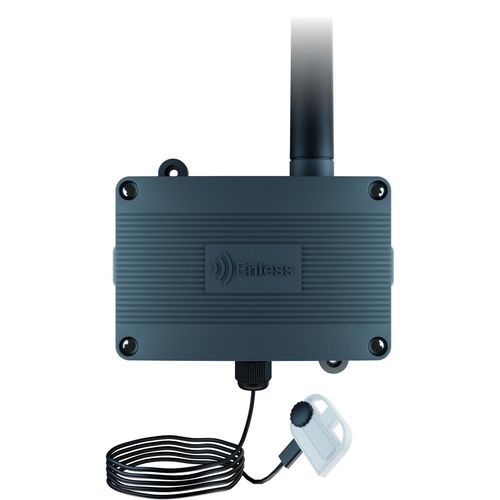

Capteur optique de consommation d'énergie TX PULSE LED 600-038

de lumièrepour détectionmontage en surface

Présentation Conçu pour la télérelève de compteurs, ce capteur LoRaWAN se fixe sur la diode LED des compteurs électriques. Chaque clignotement LED correspond à une valeur de consommation ; le capteur détermine la consommation en comptant ces clignotements.

Caractéristiques principales

• Capteur optique qui compte les clignotements LED des compteurs électriques.
• 5 clignotements = 1 impulsion ; le compteur d'impulsions est transmis périodiquement par radio.
• Fixation non intrusive : tête de lecture optique collée sur la LED du compteur à l'aide de la bande adhésive fournie.
• Compatible avec tous les types de flashs visibles (sauf infrarouge).
• Durée de flash supportée : 3 ms à 100 ms.
• Fréquence de transmission : 5 minutes par défaut (configurable).
• Performances radio : technologie LoRa pour longue portée (typiquement >5 km en terrain dégagé).
• Batterie lithium 3,6 V type D remplaçable ; autonomie très longue (jusqu'à 15 ans selon réglages et environnement).
• Indice de protection : IP65 / NEMA 4 pour usage terrain.

Lecture optique La tête de lecture LED fournie se positionne sur la LED du compteur. Elle détecte et compte les flashs visibles émis par le compteur et convertit 5 flashs en 1 impulsion. Le capteur stocke les impulsions comptées et les transmet périodiquement pour la télérelève, méthode non intrusive compatible avec les compteurs électriques courants.

Batterie & alimentation

• Alimentation : batterie lithium 3,6 V type D (remplaçable).
• Référence batterie de remplacement : BAT D 1000-031.
• Autonomie : jusqu'à 15 ans selon fréquence d'émission et environnement.

Connectivité & modes

• Protocoles supportés : LoRaWAN et LoRa Easy.
• Mode LoRaWAN : transmission via réseaux LoRaWAN publics ou privés. Les données peuvent être décodées et mappées en tables Modbus ou objets BACnet pour intégration BMS.
• Mode LoRa Easy : envoi vers récepteurs LoRa Easy (versions Modbus, BACnet et HTTP). Un récepteur peut collecter des données de plusieurs capteurs et les convertir en Modbus, BACnet ou JSON/HTTP.
• Classe LoRaWAN : Classe A.

Modèles disponibles EU868 — Référence : TX PULSE LED 600-038 ; US915 — Référence : TX PULSE LED 600-138

Applications / Usages

• Télérelève de compteurs électriques (lecture optique non intrusive des LED).
• Intégration aux systèmes de gestion technique du bâtiment (GTB/BMS) via passerelle LoRaWAN ou récepteurs LoRa Easy.
• Déploiements nécessitant une longue autonomie batterie et un faible besoin de maintenance.

Caractéristiques / spécifications techniques

• Protocoles supportés : LoRaWAN & LoRa Easy.
• Versions LoRaWAN : 1.0.2 et 1.0.4 (selon variante).
• Classe LoRaWAN : Classe A.
• Fréquence radio : EU868 ou US915 (selon modèle).
• Dimensions : L 118 x H 79 x P 43 mm.
• Indice de protection boîtier : IP65 (NEMA 4).
• Sonde : tête de lecture LED optique.
• Types de flash supportés : tous les flashs visibles (sauf IR).
• Durée de flash : 3 ms – 100 ms.
• Fréquence de transmission : 5 min (par défaut) — configurable.
• Alimentation : batterie lithium 3,6 V type D — remplaçable.
• Autonomie : jusqu'à 15 ans.
• Batterie de remplacement : BAT D 1000-031.
• LED d'état : 3 voyants.
• Certifications : modèle EU — CE, UKCA, LoRaWAN ; modèle US — FCC, ISED, LoRaWAN.
