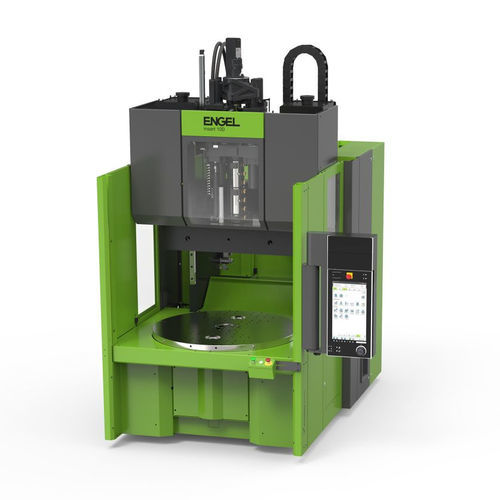

Presse à injecter verticale insert series

servo-hydrauliqueà table rotativeà table coulissante

Présentation
La série insert d'ENGEL est une gamme de presses à injecter verticales conçues pour le surmoulage d'inserts. Le concept machine est configurable selon les besoins de production : unité d'injection verticale ou horizontale, station unique, table coulissante ou plateau tournant, option multicolore et intégration avancée d'automatismes. Le design offre un accès outillage ergonomique, de bonnes performances d'injection et des options de contrôle précis de la température du moule.

Fonctions principales et bénéfices

• Type de machine : presse à injecter verticale (série insert).
• Entraînement : servo-hydraulique avec option ecodrive pour une meilleure efficacité énergétique et des émissions réduites de chaleur/bruît.
• Unité de fermeture : unité de fermeture verticale développée pour une répartition uniforme de la force et un parallélisme élevé des plateaux ; adaptée aux moules multi-empreintes.
• Unité d'injection : montage vertical ou horizontal possible ; refroidissement avancé du cylindre et géométries de vis optimisées pour une plastification et une injection fiables.
• Accès outillage et manutention : hauteur de travail ergonomique et large accès pour la manipulation des inserts ; disponibles en version station unique, table coulissante ou plateau tournant.
• Automatisation : intégration complète des robots et périphériques via la commande CC300 pour un pilotage centralisé.
• Régulation thermique du moule : canalisations possibles par le haut ou le bas pour optimiser la tenue thermique et limiter les rebuts.
• Applications : surmoulage d'inserts métalliques, joints LSR, boîtiers de capteurs, composants de piles à combustible (GDL), organo-sheets et pièces techniques injectées.

Points forts / Caractéristiques

• Concept machine configurable avec large choix d'options (unité d'injection verticale/horizontale, multicolore, table coulissante/plateau tournant, automatisation spécifique).
• Faible empreinte au sol pour les versions à unité d'injection verticale.
• Efficacité énergétique grâce à ecodrive (commande intelligente de pompe réduisant les pertes et la consommation d'eau de refroidissement).
• Accès outillage ergonomique facilitant la manipulation manuelle et la maintenance.
• Commande CC300 intégrée pour une logique opératoire moderne et une intégration complète des robots/périphériques.
• Variantes d'unité d'injection garantissant de bonnes performances d'injection et de plastification.

Tailles disponibles / Données

• Type de machine : Verticale.
• Entraînement : Servo-hydraulique (ecodrive disponible).
• Force de fermeture : < 3 000 kN (selon modèle).
• Configurations disponibles : séries insert H et insert V (plusieurs tailles).

Spécifications techniques

• Dénomination : insert (presse verticale pour surmoulage d'inserts).
• Commande : CC300 (commande machine intégrée, intégration robot et périphériques).
• Concept d'entraînement : servo-hydraulique ; ecodrive disponible.
• Unité d'injection : montage vertical ou horizontal ; refroidissement avancé du cylindre ; géométries de vis optimisées.
• Unité de fermeture : unité verticale assurant répartition uniforme de la force et parallélisme élevé des plateaux.
• Plage typique de force de fermeture : inférieure à 3 000 kN (selon modèle).
• Thermorégulation : conduites possibles par le haut et par le bas pour un contrôle optimal.
• Automatisation : intégration aisée de robots et systèmes complexes ; périphériques pilotés par la commande machine.
• Options d'agencement : station unique, table coulissante, plateau tournant.
• Applications types : surmoulage d'inserts, joints LSR, boîtiers de capteurs, composants GDL pour piles à combustible, moulage d'organo-sheets.
