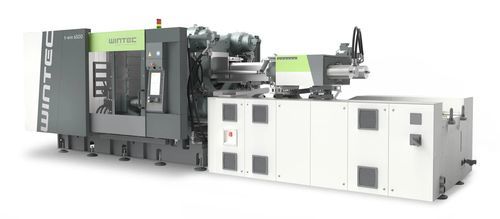

Presse à injecter horizontale t-win

servo-hydrauliquepour cycles de production rapidesà deux plateaux

Présentation
Le WINTEC t‑win est une machine d'injection économique à deux platines et à entraînement servo‑hydraulique, conçue pour la production quasi‑standard et les séries à fort volume. Elle offre une faible empreinte au sol, une exploitation économe en énergie et une haute disponibilité pour un large éventail d'applications — des biens domestiques aux pièces automobiles. La force de fermeture varie approximativement de 4,500 kN à 40,000 kN.

Caractéristiques principales

• Conception à deux platines offrant une grande rigidité tout en limitant l'encombrement
• Guides linéaires précis et verrouillage synchronisé pour un support de moule stable
• Patin de pression à course courte et barres de guidage apparentes pour des changements d'outillage rapides et une maintenance facilitée
• Configuration compacte de la machine optimisée pour des cellules de production économes en espace
• Concept d'entraînement servo‑hydraulique (servowin) pour une production à haut rendement et à basse consommation

Unité de serrage / conception mécanique
L'unité de serrage comprend deux platines avec guidage linéaire de précision et verrouillage synchronisé pour assurer la stabilité lors de cycles rapides. Le patin de pression à course courte et les barres apparentes simplifient la maintenance et réduisent les temps de changement d'outillage.

Unité d'injection & entraînement
Des unités d'injection puissantes associées au système servowin offrent un équilibre entre performances et flexibilité pour différentes masses d'injection et exigences de temps de cycle. La conception compacte facilite les réglages et la production efficiente.

Contrôle et assistance numérique
L'unité de commande C3, intuitive, propose la fonction e‑move, des assistants numériques et des fonctions d'extension pour simplifier l'exploitation et garantir des résultats reproductibles en production de série.

Applications — exemples

• Pièces automobiles : production en série de composants intérieurs/extérieur, adaptée à des procédés comme le moussé physique en recherchant qualité de pièce et efficacité coût.
• Boîtiers de batterie : exemple t‑win 5500 — force de fermeture ~5,500 kN, masse d'injection ~970 g, temps de cycle exemple ~75 s (données d'essai d'application).
• Décor et emballage : t‑win 4500 compact configuré pour mouvements rapides et montée en fermeture courte afin de réduire les temps de cycle pour contenants décoratifs.
• Pièces techniques et raccords : configurations multi‑empreintes et cycles courts pour une productivité élevée de pièces petites à moyennes.

Marque / Concept
WINTEC, marque du groupe ENGEL (fondé à Changzhou en 2014), propose des machines et services fiables pour le segment des produits courants. Les machines WINTEC sont développées en collaboration mondiale et s'appuient sur des principes d'ingénierie autrichiens pour concilier performance et coût.

Caractéristiques techniques

• Type de machine : Two‑Platen
• Type d'entraînement : Servo‑Hydraulique (servowin)
• Force de fermeture (plage) : approx. 4,500 kN à 40,000 kN
• Unité de commande : C3 (opération intuitive, e‑move, assistants numériques)
• Unité de serrage : deux platines, guides linéaires précis, patin de pression à course courte, verrouillage synchronisé, barres apparentes
• Unité d'injection / entraînement : unité d'injection hydraulique avec servowin pour une exploitation économe en énergie
• Applications cibles : production quasi‑standard à haut volume — biens domestiques, pièces techniques, emballage, composants automobiles
