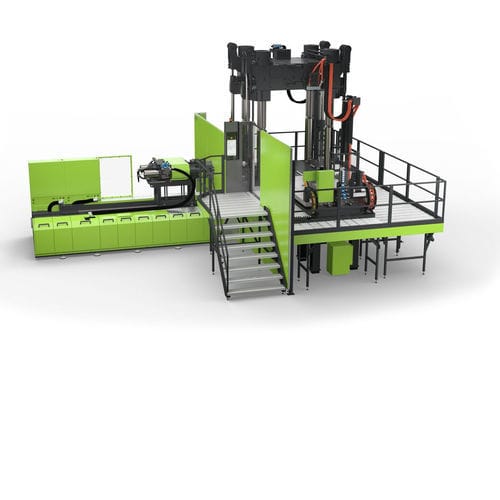

Presse à injecter verticale v-duo

servo-hydrauliquepour thermoplastiques renforcés de fibres longueshaute capacité

Présentation
La presse à injecter verticale v-duo est conçue pour la production de grandes pièces techniques et pour combiner pressage/formage et surmoulage en une seule étape de process. L'unité d'injection hydraulique est intégrée directement dans la presse verticale, permettant de mouler et de fonctionnaliser les pièces en un seul cycle. La conception de la fermeture verticale garantit un parallélisme élevé des plateaux pour une géométrie pièce reproductible et une qualité constante. L'agencement compact optimise la surface au sol et facilite l'intégration d'automatisation.

Points clés

• Unité d'injection intégrée (unité hydraulique intégrée dans la presse) permettant la fonctionnalisation en cycle
• Pressage/formage et surmoulage réalisés en une seule opération
• Grand espace outillage grâce au grand espacement des longerons ; prise en charge de grands moules et de tables coulissantes pour un outillage rapide et l'automatisation
• Unité de fermeture verticale précise avec fonction de compression définie et parallélisme élevé des plateaux
• Mesure en direct de l'allongement des longerons avec commande automatique et indépendante des quatre coussins de pression
• Concept d'entraînement servo-hydraulique
• Unité de commande centrale avec connectivité plug & play pour automatisation et périphériques tiers
• Solutions clés en main d'automatisation et de cellule de production pour des jeux de données cohérents et une exploitation simplifiée
• Support application et process ENGEL pour la production de pièces composites et légères

Applications

• Pressage/formage et surmoulage de grandes pièces ou pièces complexes
• Production de composants plastiques composites et lightweight (ex. pièces renforcées en fibres de verre)
• Functionalisation intégrée et encapsulation en un seul cycle de production
• Cellules de production clés en main avec automatisation pour la fabrication à haut débit

Caractéristiques techniques

• Modèle : v-duo
• Fabricant : ENGEL
• Type de machine : machine de moulage par injection verticale
• Type d'entraînement : servo-hydraulique
• Force de fermeture : < 36.000 kN (nominal)
• Unité d'injection hydraulique intégrée
• Grand espacement des longerons / grand espace moule ; compatible avec tables coulissantes et intégration d'automatisation
• Unité de fermeture verticale précise avec parallélisme élevé des plateaux
• Mesure en direct de l'allongement des longerons et commande indépendante des quatre coussins de pression
• Commande centrale intégrée pour machine et périphériques (Plug & Play)
• Adaptée aux secteurs Automobile, Emballage, Électronique, Technologie Médicale et Moulage Technique
