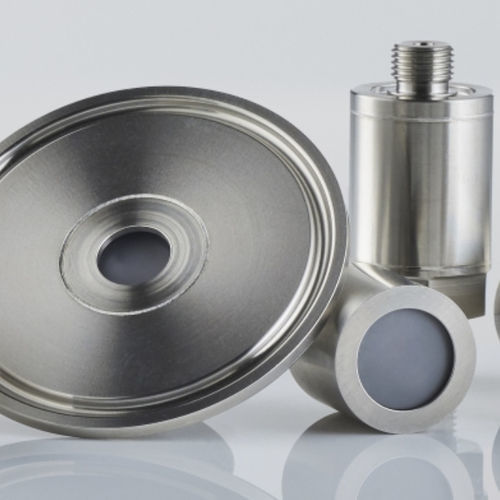

Transducteur de pression capacitif Ceracore UTC30

céramiquenumériqueanalogique

Description courte
Tirez parti de la cellule de mesure céramique dans votre capteur de pression sur mesure. Le capteur céramique peut être combiné avec une électronique spécifique, la forme du boîtier, le raccord process et la connexion électrique. La conception modulaire permet de créer une première configuration via un configurateur puis d'élaborer le capteur final avec le fabricant.

Ceracore UTC30 en un coup d'œil

• Petite taille
  La cellule céramique peut être intégrée dans des capteurs de pression aux dimensions compactes (diamètre dès 22 mm).
• Plages de mesure standardisées
  Plages de 100 mbar à 100 bar offrant une application flexible.
• Haute résistance aux surcharges
  Adapté aux applications exigeant une grande résistance aux surcharges.
• Très bonne stabilité à long terme
  La céramique haute pureté (99,9 % Al2O3) rend le capteur hautement résistant et chimiquement neutre vis‑à‑vis de divers médias process.
• Communication polyvalente
  Signaux de sortie : analogique (tension ou courant) et numérique (SPI, UART).
• Conception modulaire
  La cellule de mesure peut être combinée avec des conceptions de boîtier spécifiques au client.

Domaine d'application
Transducteur de pression pour la mesure de la pression de fluides liquides et gazeux.

Caractéristiques
Capteur céramique capacitif à sec fabriqué en céramique haute pureté (99,9 % Al2O3), basé sur la cellule de mesure USC30.

Avantages

• Haute résistance aux surcharges
• Très bonne stabilité à long terme
• Haute résistance à la corrosion
• Plages absolues et relatives de 0…0,1 bar à 0…100 bar
• Effets d'installation réduits grâce à l'AVT optimisée
• Processus de fabrication automatisés
• Ajustement usine du zéro et de la pleine échelle
• Tooling kits : packs logiciels préconfigurés et kits électroniques pour une intégration rapide et facile dans les systèmes clients

Adaptation process
Choix parmi les variantes de raccord process courantes (y compris exécutions hygiéniques) et différents joints. Système ouvert et modulaire permettant de varier l'arrière du module et les versions compatibles obturation. La forme extérieure du capteur est librement concevable afin que le capteur fini s'intègre dans le produit du client.

Connexion électrique
Diverses options de connexion (connecteur/câble) et sélection de signaux de sortie : sortie tension ou courant ainsi que signaux numériques (SPI, UART). Sorties optionnelles température et commutation.

Plage de mesure
Plages de pression de 100 mbar à 100 bar pour pression absolue ou relative. De nombreuses plages standardisées au sein de 100 bar sont disponibles. Plages personnalisées réglables. Les performances de la cellule sont adaptées aux besoins de l'application.

Options
Certification composant ATEX/IECEx, aptitude aux applications hygiéniques ainsi qu'aux applications soumises à étalonnage et MID. Sélection de protocoles de test finaux, certificats et documentation complémentaires possible.

Informations complémentaires
Brochure : Capteurs & composants sur mesure (PDF). Informations techniques et fiches techniques disponibles.

Caractéristiques / Spécifications techniques

• Base modèle : Ceracore UTC30 (basé sur la cellule USC30)
• Principe de mesure : À sec, capacitif
• Matériau de la cellule : Céramique haute pureté (99,9 % Al2O3)
• Plages : 0…0,1 bar à 0…100 bar (absolu et relatif)
• Plages standard : 100 mbar à 100 bar (diverses plages préconfigurées disponibles)
• Forme mécanique : Intégration compacte possible (diamètre dès 22 mm)
• Communication / sortie : Analogique (tension, courant), Numérique (SPI, UART)
• Sorties optionnelles : Température et sortie de commutation
• Raccords process : Toutes les variantes courantes, y compris exécutions hygiéniques et différents joints
• Certifications : ATEX / IECEx possible ; adapté aux applications hygiéniques, soumises à étalonnage et MID
• Étalonnage : Ajustement usine du zéro et de la pleine échelle
• Atouts produit : Haute résistance aux surcharges, très bonne stabilité à long terme, haute résistance à la corrosion
• Livraison / Intégration : Cellule modulaire, tooling kits (logiciels, kits électroniques) pour l'intégration
