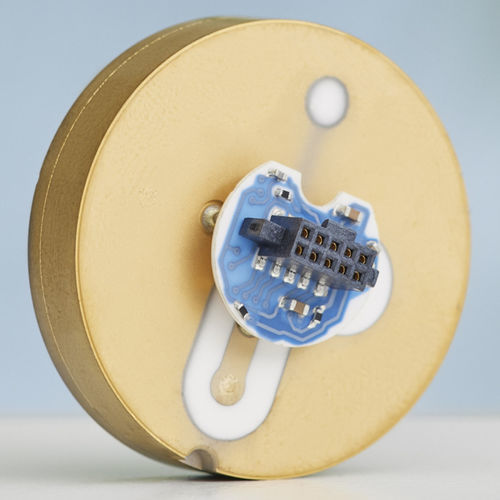

Capteur de force en compression Ceracore USC70

type poutrecapacitifnumérique

Vue d'ensemble
Au cœur des manomètres, la cellule de mesure céramique capacitive Ceracore garantit un contrôle de procédé fiable, sûr et économique dans des millions de manomètres Endress+Hauser et dans des applications spécifiques clients. La cellule Ceracore offre des performances élevées, une adaptation flexible à votre application et une configuration spécifique pour des mesures sûres et une stabilité à long terme.

Ceracore USC70 en un coup d'œil

• Diamètre extérieur : 32,4 mm
• Plages de mesure normalisées de 0 … 100 mbar à 0 … 40 bar
• Raccord actif soudé métallique breveté entre l'élément de base du capteur et la membrane
• Revêtement métallique de l'élément de base pour une meilleure compatibilité CEM et une sensibilité d'installation réduite
• Fabriquée en céramique haute pureté (99,9% Al2O3) pour une excellente résistance chimique
• Conception sèche (absence d'huile pour la transmission de la pression) — résistante au vide
• Haute résistance aux surcharges
• Sortie linéarisée et compensée en température

Principales caractéristiques

• Technologie brevetée – Raccord soudé actif métallique entre l'élément de base du capteur et la membrane
• Prête à l'emploi – Pré-réglée en usine (atténuation, turn-down, plage de mesure), linéarisée et compensée en température
• Plages de mesure standardisées – De 100 mbar à 40 bar pour une applicabilité flexible
• Communication polyvalente – Sorties analogiques (ratiométrique, absolue), numériques (SPI, UART) ou combinées
• Large compatibilité chimique – Al2O3 99,9% résistant à de nombreux milieux de procédé
• Configurabilité client – Paramétrable selon les exigences de l'application

Interfaces de communication

• Sortie analogique
  • Ratiométrique
  • Absolue
• Sortie numérique
  • SPI
  • UART
• Sorties numérique et analogique combinables
• Sortie de commutation
• Sortie de température

Configuration spécifique à l'application

• Capteur préconfiguré en usine (amortissement, turn-down, plage de mesure, linéarisation, compensation thermique)
• Fréquence de mesure réglable pour optimiser résolution et consommation
• Configuration possible côté client
• Sortie des signaux de pression et de température possible
• Consommation <1,6 mA

Sécurité

• Cellule de mesure auto-surveillée pour une sécurité maximale
• Communication via protocoles sécurisés
• Homologations : ATEX
• Conformité : RoHS
• Matériaux figurant sur la liste FDA

Caractéristiques techniques

• Modèle : Ceracore USC70
• Diamètre extérieur : 32,4 mm
• Plages de mesure : standardisées de 0 … 100 mbar à 0 … 40 bar
• Principe de mesure : cellule de mesure céramique capacitive
• Matériau : céramique haute pureté (99,9% Al2O3)
• Construction : cellule de mesure sèche (sans huile pour la transmission de la pression) — résistante au vide
• Technologie de connexion : raccord actif soudé métallique breveté entre l'élément de base et la membrane
• Élément de base du capteur : revêtement métallique pour meilleure compatibilité CEM et sensibilité d'installation réduite
• Sortie : sortie pression linéarisée et compensée en température ; sortie température optionnelle
• Sorties analogiques : ratiométrique, absolue
• Sorties numériques : SPI, UART ; numériques et analogiques combinables
• Autres sorties : sortie de commutation
• Pré-configuration usine : amortissement, turn-down, plage de mesure, linéarisation et compensation thermique
• Fréquence de mesure réglable (résolution / consommation)
• Consommation : <1,6 mA
• Performances : haute résistance aux surcharges
• Sécurité/homologations : auto-surveillance, protocoles de communication sécurisés, homologation ATEX, conformité RoHS, matériaux listés FDA
