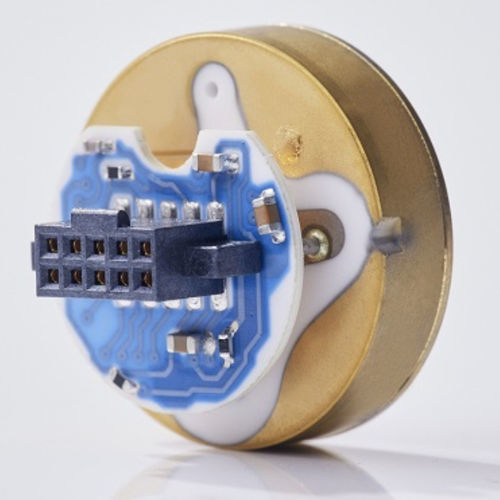

Capteur de force en compression Ceracore USC30

type boutoncapacitifnumérique

Présentation du produit
La cellule de mesure céramique capacitive Ceracore USC30 est utilisée comme élément sensible dans les appareils de mesure de pression et les ensembles client par Endress+Hauser. Elle offre une plateforme de mesure stable et configurable pour le contrôle des procédés sur une large gamme de milieux et de conditions.

Ceracore USC30 en un coup d'œil

• Connexion brevetée par brasage actif métallique entre l'élément de base du capteur et la membrane.
• Fourni prêt à l'emploi : usine préconfigurée (atténuation, turn-down, plage de mesure), linearisée et compensée en température.
• Plages normalisées de 0 … 100 mbar à 0 … 100 bar.
• Options de sortie : analogique (ratiométrique, absolue), numérique (SPI, UART) ou combinée.
• Céramique haute pureté (99,9 % Al2O3) pour neutralité chimique et résistance aux milieux.
• Configurabilité client pour répondre aux besoins applicatifs.

Caractéristiques principales

• Diamètre extérieur : 17,5 mm.
• Plages de mesure standard 0 … 100 mbar à 0 … 100 bar.
• Connexion brevetée par brasage actif métallique entre l'élément de base et la membrane.
• Revêtement métallique de l'élément de base du capteur pour réduire la sensibilité à l'installation.
• Céramique haute pureté (99,9 % Al2O3); cellule de mesure sèche (sans huile); résistante au vide.
• Haute résistance aux surcharges; sortie linéarisée et compensée en température.

Interfaces de communication

• Signal de sortie analogique
  • Ratiométrique
  • Absolu
• Signal de sortie numérique
  • SPI
  • UART
• Sorties numériques et analogiques combinables.
• Sortie de commutation.
• Sortie de température.

Configuration spécifique à l'application

• Capteur préconfiguré en usine (atténuation, turn-down, plage de mesure, etc.).
• Taux de mesure réglable pour optimiser résolution et consommation.
• Configuration possible côté client.
• Sortie possible des signaux de pression et de température.
• Consommation < 1,6 mA.

Sécurité

• Cellule de mesure auto-surveillée pour une sécurité renforcée.
• Communication via protocoles sécurisés.
• Sensibilité à l'installation réduite.
• Homologations possibles, p. ex. ATEX.
• Conforme RoHS; matériaux listés FDA.

Informations complémentaires
Documentation technique (TI) et brochures produits disponibles pour l'USC30.

Spécifications techniques

• Modèle : Ceracore USC30 ; diamètre extérieur 17,5 mm.
• Plages de mesure : 0 … 100 mbar à 0 … 100 bar (plages standard).
• Technologie du capteur : cellule de mesure céramique capacitive, céramique haute pureté (99,9 % Al2O3).
• Construction : connexion brevetée par brasage actif métallique entre l'élément de base et la membrane ; revêtement métallique pour réduire la sensibilité à l'installation.
• Fonctionnement : cellule de mesure sèche (sans huile), résistante au vide, haute résistance aux surcharges.
• Sortie : linéarisée et compensée en température ; analogique (ratiométrique, absolue), numérique (SPI, UART), sorties combinées ; sortie de commutation ; sortie de température.
• Configuration : préconfigurée en usine (atténuation, turn-down, plage de mesure), configurable par le client ; taux de mesure réglable.
• Consommation : < 1,6 mA.
• Homologations et conformité : ATEX (exemple), RoHS, matériaux listés FDA.
