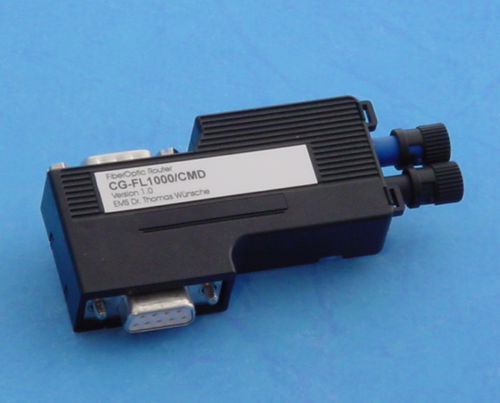

Routeur CAN CG-FL

point à pointde communicationde données

Le routeur CAN à fibre optique CG-FL, logé dans un boîtier compact avec connecteur intégré, transmet les données entre les sous-réseaux CAN par fibre optique. Il permet de réaliser des débits de données CAN élevés sur les segments en cuivre, tout en assurant une extension élevée du système et des temps de latence courts. La technologie sous-jacente offre la possibilité de faire fonctionner les sous-réseaux à 1000 kbit/s aux deux extrémités, ce qui permet de bénéficier de temps de réaction courts et d'un débit de données élevé. Le contrôle de sécurité avec SafetyBUS p est pris en charge par le modèle SBR-FL. Ce modèle est doté d'une capacité de détection automatique de la vitesse de transmission et de commutation de la vitesse de transmission, conformément à la norme SafetyBUS p. Il permet de surmonter la relation entre la longueur du câble et le débit de données pour l'ensemble du système Longueur de fibre jusqu'à 1 km (CG-FL1000) ou 4 km (CG-FL4000) Différentes vitesses de transmission possibles dans les sous-réseaux Résistance de terminaison commutable Le CG-FL dispose d'un connecteur mâle et d'un connecteur femelle D-Sub-9 pour connecter le CAN et l'alimentation. La fibre optique est connectée par une paire de connecteurs ST. 62.des fibres de verre multimodes 5/125 µm ou 50/125 µm peuvent être utilisées.
