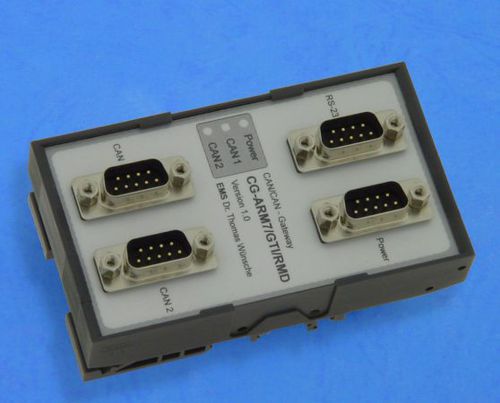

Passerelle CAN CG-ARM7/GTI series

de communicationRS232sur rail DIN

La passerelle CAN/CAN CG-ARM7/GTI transmet les signaux CAN entre les sous-systèmes. Le CG-ARM7/GTI permet une conception flexible de la topologie du câblage. Il est possible de réaliser des structures en étoile et en arborescence ainsi que des structures linéaires étendues. La séparation galvanique entre les canaux CAN permet l'utilisation avec des potentiels de terre divergents. Parmi les fonctions disponibles figurent l'adaptation du débit de données, le filtrage des messages ainsi que la conversion des identificateurs entre les bus couplés. La restriction du débit de données maximal en fonction de la longueur du câble pour les segments CAN individuels peut être supprimée pour l'ensemble du système grâce à l'utilisation du CG-ARM7/GTI. Le CG-ARM7/GTI tire son potentiel de l'utilisation d'un microcontrôleur 32 bits avec une horloge de 48 MHz. Le traitement à grande vitesse et les faibles temps de latence permettent l'utilisation de débits de données et de charges de bus élevés. Les applications de série rentables sont particulièrement favorisées par l'utilisation du CG-ARM7/GTI. La configuration des fonctions de l'appareil peut se faire soit par CAN, soit par l'interface RS232 intégrée. Le logiciel de téléchargement pour la configuration est disponible pour les PC Windows et Linux et fait partie de la livraison. Pour les tâches spéciales, comme la modification du contenu des données des messages CAN, nous proposons un kit de développement permettant d'écrire des microprogrammes spécifiques pour le CG-ARM7/GTI. Filtrage et mise en mémoire tampon du trafic de données Prise en charge des identificateurs 11 bits et 29 bits Microcontrôleur NXP LPC2119 avec deux contrôleurs CAN internes Version HS/LS avec un émetteur-récepteur PCA82C251 et un émetteur-récepteur TJA1054 Version LS/LS avec deux émetteurs-récepteurs TJA1054
