Bouton de commande moleté 17-08 series

Présentation

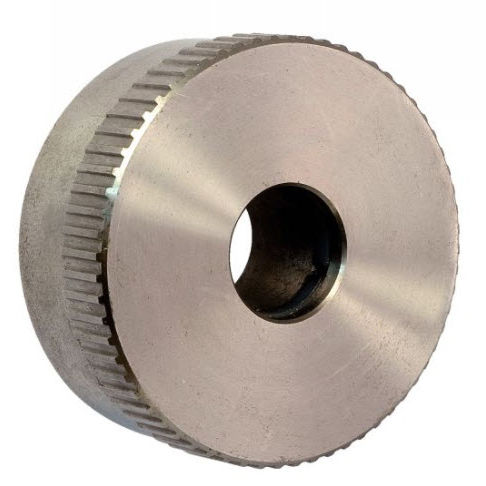

Vernier moleté en acier (réf. 17-08) - Maurin Composants. Disponible en acier tourné (sans graduation) ou en acier chromé mat (avec graduation). Fourni avec une rainure fraisée pour montage. Éléments de blocage : anneau de serrage en caoutchouc et anneau de friction en polyamide selon version.

Caractéristiques générales

• Matière : acier tourné (sans graduation) ou acier chromé mat (avec graduation)
• Rainure fraisée pour assemblage
• Anneau de serrage en caoutchouc
• Anneau de friction en polyamide (option)
• Graduation standard : 100 divisions, 10 repères de 0° à 90° (réf. 100-1-1-0-90/10)
• Graduations hors standard possibles sur demande

Variantes / Présentation visuelle

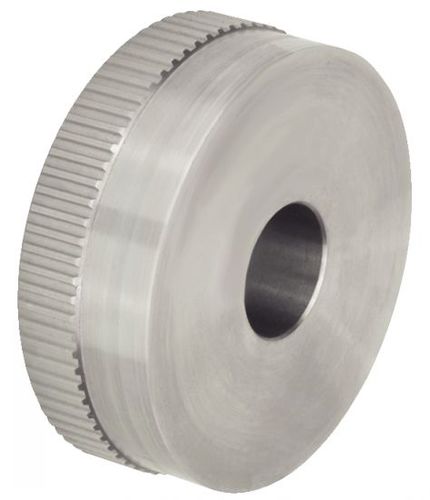

• Acier tourné : sans graduation
• Acier chromé mat : avec graduation standard
• Versions avec ou sans anneau de friction selon la référence

Exemple de commande
EXEMPLE DE COMMANDE : Référence-d2 (H7) 17-081-30-12

Remarques
Produit conforme à la norme GN 164.

Caractéristiques / spécifications techniques

• Modèle / Désignation : 17-08 (vernier / anneau de graduation)
• Diamètres extérieurs disponibles (d1) : 30, 40, 50, 60 mm
• Alésages disponibles (d2, H7) : 12, 14, 16, 18, 20 mm
• Valeurs typiques d3 (mm) : 31,7 ; 41,3 ; 51,8 ; 61,4
• Exemples de tolérances d4 : valeurs listées pour références (ex. 12 avec tolérances -0,02 / -0,05 mm)
• Versions : sans graduation / avec graduation standard
• Anneau de friction : présent ou absent selon référence
• Anneau de serrage : caoutchouc
• Détail graduation standard : 100 divisions, 10 repères 0°–90° (réf. 100-1-1-0-90/10)
• Exécutions spéciales : graduations hors standard sur demande
