BAGUE DE VERNIER ACIER (Modèle : 17-02)

Description générale

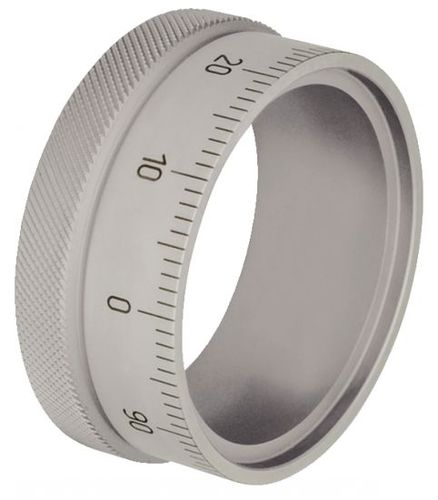

Bague de vernier en acier, finition chromée mate, pourtour rectifié. Graduation standard : 100 divisions avec 10 repères de 0 à 90° (réf. 100-1-1-0-90/10). Versions disponibles : neutre (sans graduation) ou avec graduation standard.

Utilisation
Permet de composer un vernier complet en association avec 1 bague 17-02, 2 douilles 17-04 et 3 lames de ressort 17-06.

Sur demande / Versions spéciales

• Graduations hors standard réalisées selon le plan fourni par le client ou le fabricant (graduations spéciales sur demande).

Documents / Données disponibles
Fiche technique PDF, exemple de graduation vernier PDF, tolérances générales ISO PDF et fichier 3D CAD disponibles en téléchargement.

Références disponibles et principales dimensions
Réf; Version; d1 (mm); d2 (mm); d3 (H7) (mm); d4 (mm); l1 (mm); l2 (mm)
17-021-30; Neutre; 30; 27; 24; 33; 16; 23,7
17-021-40; Neutre; 40; 36; 32; 43; 16; 23,7
17-021-60; Neutre; 60; 55; 50; 63; 16; 25,7
17-021-80; Neutre; 80; 75; 68; 83; 16; 25,7
17-022-30; Graduation standard; 30; 27; 24; 33; 16; 23,7
17-022-40; Graduation standard; 40; 36; 32; 43; 16; 23,7
17-022-60; Graduation standard; 60; 55; 50; 63; 16; 25,7
17-022-80; Graduation standard; 80; 75; 68; 83; 16; 25,7

Remarques
Correspond à la norme GN 264. Les références en stock sont marquées D (disponibilité indiquée sur la fiche produit).

Caractéristiques / spécifications techniques

• Matériau : acier, finition chromée mate.
• Pourtour : rectifié.
• Graduation standard : 100 divisions, 10 repères 0–90° (réf. 100-1-1-0-90/10).
• Composition d'un vernier complet : 1 x bague 17-02 + 2 x douilles 17-04 + 3 x lames de ressort 17-06.
• Versions disponibles : neutre (sans graduation) ou avec graduation standard ; graduations spéciales sur demande.
• Conforme à GN 264.
• Fichiers CAD et documents techniques PDF téléchargeables.
