Bouton moleté 17-11 series

en aluminiumen inox

Présentation

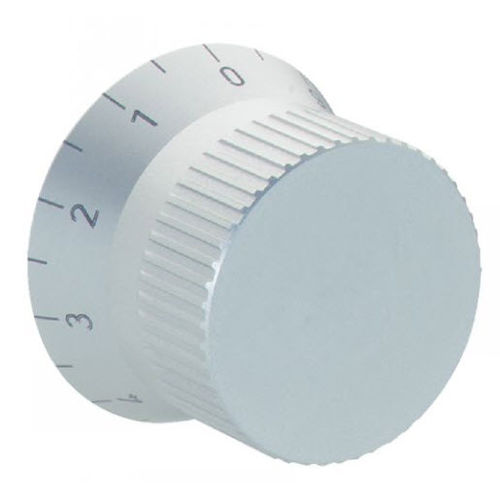

Vernier moleté en aluminium anodisé, modèle 17-11, disponible en plusieurs formes (neutre, graduation standard ou 1 repère fléché).

Matériaux et finitions

• Corps : Aluminium anodisé.
• Vis de pression : Inox.

Formes disponibles

• Neutre
• Graduation standard (20 graduations de 0 à 9)
• 1 repère fléché

Exemple de commande
Référence-d2 (H8) : 17-110-27-6

Variantes / Références (extrait)
17-110-27-6, 17-110-34-6, 17-110-34-8, 17-110-42-8, 17-110-42-10, 17-111-27-6, 17-111-34-6, 17-111-34-8, 17-111-42-8, 17-111-42-10, 17-112-27-6, 17-112-34-6, 17-112-34-8, 17-112-42-8, 17-112-42-10

Documents associés
Fiche produit PDF et tolérances générales (documents techniques fournis pour le modèle).

Remarques
Correspond à la norme GN 723.4. Fichiers CAO disponibles pour les variantes.

Caractéristiques / Spécifications techniques

• Matière : Aluminium anodisé.
• Visserie : Vis de pression en inox.
• Formes : Neutre, Graduation standard (20 graduations 0-9), 1 repère fléché.
• Références modèles (exemples) : 17-110-27-6 ; 17-110-34-6 ; 17-110-34-8 ; 17-110-42-8 ; 17-110-42-10 ; 17-111-27-6 ; 17-111-34-6 ; 17-111-34-8 ; 17-111-42-8 ; 17-111-42-10 ; 17-112-27-6 ; 17-112-34-6 ; 17-112-34-8 ; 17-112-42-8 ; 17-112-42-10.
• Dimensions / jeux (extraits disponibles selon référence) : d1 (mm) = 27 / 34 / 42 ; d2 (H8) (mm) = 6 / 8 / 10 ; d3 (mm) = 23,5 / 29,5 / 37,5 ; d4 (mm) = 33,5 / 41 / 49,5 ; d5 = M4 / M5.
• Délais indicatifs : variantes affichées avec délai indicatif 7 jours selon référence.
• Norme / conformité : correspond à la norme GN 723.4.
• Fichiers disponibles : PDF technique modèle, tolérances générales ISO, fichiers CAO.
