Simulateur ESD ESDEX series

industrielpour applications automobilespour applications aéronautiques

Présentation
La nouvelle série ESDEX est un générateur/simulateur ESD modulaire et compact (pistolet ESD) conçu et fabriqué par EMC PARTNER. Successeur de la génération ESD3000, il a été développé pour offrir une ergonomie optimisée, une utilisation intuitive, une grande flexibilité et des performances élevées. La série est disponible en versions 8 kV, 16 kV et 30 kV et prend en charge une large gamme de réseaux RC échangeables afin d'assurer la conformité aux normes internationales telles que IEC 61000-4-2, ISO 10605, RTCA DO-160 et MIL-STD-461.

Caractéristiques principales

• Architecture modulaire avec modules RC et pointes d'essai interchangeables
• Reconnaissance automatique des modules RC
• Pistolet ergonomique, parfaitement équilibré, avec gâchette ronde à faible résistance et boutons latéraux programmables
• LED intégrée sur la pointe pour identifier précisément le point de contact sur l'EUT
• Grand écran capacitif 4" pour un contrôle intuitif et une bonne lisibilité
• Batterie rechargeable : jusqu'à 12 heures d'utilisation ; charge rapide (USB-C) à 80 % en ~80 minutes
• Connectivité USB-C et carte SD pour charge rapide, transfert de données, génération de rapports et échange de firmware/réglages
• Mises à jour de firmware gratuites et logiciel gratuit pour transfert de données, gestion des configurations et rapports
• Mode répétitif (Air Discharge) permettant des impulsions répétées jusqu'à 500 Hz
• Fonction de décharge (bleed-off) pour évacuer l'énergie résiduelle après chaque impulsion
• Routines d'auto-test pour la tension de charge, le relais de décharge et le circuit interne de décharge avec enregistrement/rapport des résultats
• Effet de proximité réduit et mesures pour limiter les émissions rayonnées involontaires

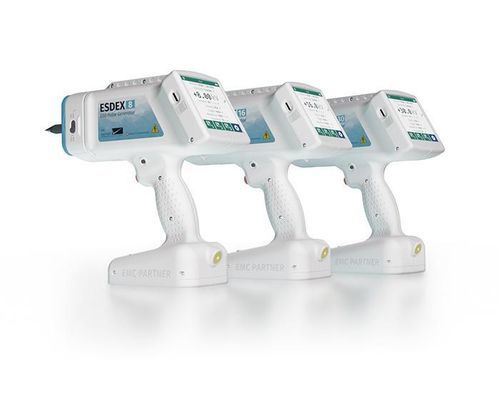

Modèles

• ESDEX8 — générateur/simulateur ESD 8 kV avec réseau RC fixe 150 pF / 330 Ω. Adapté aux tests R&D et en phase de développement.
• ESDEX16 — générateur/simulateur ESD 16 kV avec réseaux RC échangeables. Idéal pour les tests de conformité jusqu'à 16 kV ; extensible à 30 kV.
• ESDEX30 — générateur/simulateur ESD 30 kV avec réseaux RC échangeables. Conçu pour des exigences de tension plus élevées, par exemple en automobile et pour les laboratoires de grande taille.

Applications
La série ESDEX couvre de nombreux domaines d'application : industriel (IEC 61000-4-2), automobile (ISO 10605), défense (MIL-STD-461), avionique (RTCA DO-160 Section 25), mobilité électrique et essais d'électronique grand public/industrielle. Une variété d'accessoires est disponible pour chaque domaine.

Modules RC (exemples)
Réseaux RC / de décharge échangeables disponibles (sélection) :

• NW-C150R330-B — 150 pF / 330 Ω, AD & CD jusqu'à 30 kV, avec bleed-off (pour IEC 61000-4-2 & ISO 10605)
• NW-C150R330 — 150 pF / 330 Ω, AD & CD jusqu'à 30 kV, sans bleed-off
• NW-C150R2000-B — 150 pF / 2000 Ω, AD & CD jusqu'à 30 kV, avec bleed-off (ISO 10605)
• NW-C150R2000 — 150 pF / 2000 Ω, AD & CD jusqu'à 30 kV, sans bleed-off
• NW-330R2000-B / NW-330R2000 — options 330 pF / 2000 Ω
• NW-C330R330-B / NW-C330R330 — options 330 pF / 330 Ω
• NW-C150R330-F — montée rapide 150 pF / 330 Ω, CD jusqu'à 30 kV, avec bleed-off
• NW-C200R50 / NW-C200R50-B — 200 pF / 50 Ω (wearables), AD & CD jusqu'à 16 kV (avec/sans bleed-off)

Accessoires (sélection)

• ESD-TARGET — cible plaquée or 2 Ω conforme IEC 61000-4-2 / ISO 10605, inclut câble SMA & atténuateurs, max 30 kV
• ESD VERI-TARGET / VERI-TARGET ADAPTER — adaptateurs de calibration, plaqués or
• ESD-VERI-V — diviseur de mesure de tension ESD (20 GΩ, ratio 1:20 000), entrée max 32 kV
• ESDEX-STAND — trépied carbone pour essais IEC 61000-4-2 / ISO 10605 (hauteur réglable)
• ESDEX-GND-SUPPORT — support de traction du câble de retour pour vérification de forme d'onde (nécessite un stand)
• ESD-VCP50 — plaque de couplage verticale IEC 61000-4-2
• ESD-BLEEDER-CABLE (150 / 200) — câbles de résistance de fuite (2 x 470kΩ) jusqu'à 30 kV
• ESDEX-H-FIELDS / ESDEX-E-FIELDS — boucles/plaques de champ magnétique/électrique pour analyse des points faibles
• ESD-HCP-AUTO / ESD-HCP-AUTO LARGE — plans de couplage indirect selon ISO 10605 (différentes tailles)
• ESDEX-BATTPACK-4C — pack batterie haute capacité 4 cellules (6900 mAh) pour essais prolongés

Logiciel & rapports
Un logiciel gratuit est fourni pour le transfert de données, le chargement/enregistrement des configurations utilisateur et des tests, le téléchargement de rapports et l'installation des mises à jour firmware. L'option ESDEX-TESTSUITE aide à créer des plans de test et rapports personnalisés selon IEC 61000-4-2 et ISO 10605. Les rapports peuvent être exportés en PDF, CSV et HTML.

Sécurité & performances
Les unités ESDEX intègrent un bleed-off automatique, des auto-tests, des mesures de réduction de l'effet de proximité et des composants de qualité pour garantir des résultats d'essais ESD fiables, reproductibles et sûrs.

Caractéristiques / spécifications techniques

• Nom de la série : ESDEX Series
• Tensions disponibles : 8 kV, 16 kV, 30 kV (selon modèle)
• Réseaux RC : plusieurs modules échangeables (exemples ci-dessus)
• Normes prises en charge : IEC 61000-4-2, ISO 10605, RTCA DO-160, MIL-STD-461
• Déclenchement : gâchette ergonomique + boutons latéraux programmables
• Écran : écran capacitif 4"
• Connectivité : port USB-C, port carte SD, transfert de données et support mise à jour firmware
• Batterie : rechargeable, jusqu'à ~12 heures d'utilisation, charge rapide à 80 % en ~80 minutes (via USB-C)
• Mode répétitif : impulsions Air Discharge répétées jusqu'à 500 Hz
• Fonctions : reconnaissance automatique RC, bleed-off, auto-test, reporting (PDF/CSV/HTML), mises à jour firmware gratuites
• Accessoires : cibles, adaptateurs de vérification, supports, plaques de couplage, câbles de fuite, boucles de champ, pack batterie haute capacité
• Design : prise ergonomique, équilibre parfait, LED intégrée sur la pointe
