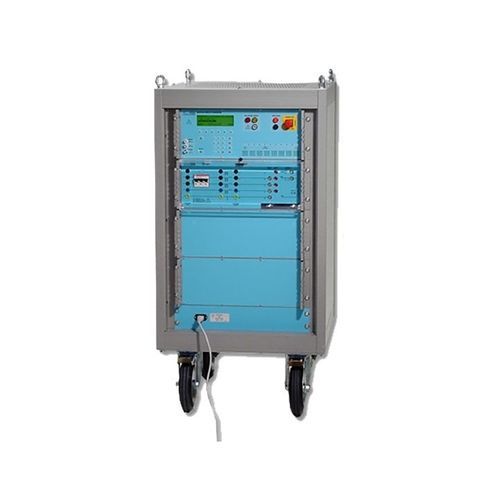

Générateur de surtension MIG1206-3P

pour test d'immunité

Le MIG1206-3P est un générateur hybride avec une forme d'onde de tension de 1,2/50 µs à "vide" et une forme d'onde de courant de 8/20 µs en court-circuit. Un réseau de couplage-découplage (CDN) triphasé de 32 A par phase permet de superposer l'impulsion sur les lignes électriques à courant alternatif. Une application représentative est le test des éléments de protection installés dans le circuit conformément à la norme IEC 61643-1. La forme d'onde du générateur est conforme à la norme de base IEC 61000-4-5. La tension et le courant de sortie de crête sont indiqués sur l'écran du panneau avant. Les deux sorties BNC permettent de contrôler les formes d'onde de la tension et du courant sur un oscilloscope
