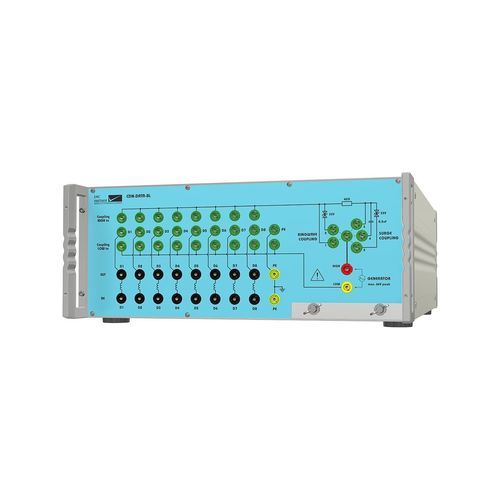

Réseau de couplage CDN CDN-DATA-8L

CDN manuel pour les tests de surtension (CWG) et d'onde annulaire à 100 kHz sur 4 lignes de données asymétriques. Couplage différentiel et mode commun. Le couplage d'impulsions de surtension (CWG) et d'ondes annulaires sur des lignes de données asymétriques est une exigence des normes de base IEC 61000-4-5 et IEC 61000-4-12. Le couplage peut être sélectionné en fonction du type d'essai d'impulsion et du taux de transmission de données de l'EUT. Couplage de surtension 40 Ohm en série avec un condensateur de 0,5 uF ou une diode de 33V. Le couplage par onde circulaire est direct car les éléments de couplage nécessaires sont inclus dans le générateur d'onde circulaire. Une boîte de couplage externe peut être insérée avec un tube à décharge de gaz de 90 V pour les essais sur des interfaces à débit de données plus élevé. Vos avantages - Surge CWG conforme à la norme IEC 61000-4-5 Ed3 - Onde annulaire 100 kHz conforme à la norme CEI 61000-4-12 - Bande passante de 100 kHz - Courant EUT jusqu'à 4A - Niveau d'essai maximal de 6kV - Utilisation avec n'importe quel générateur d'essai EMC PARTNER - Éléments de couplage sélectionnables par l'utilisateur - Test au-delà des limites standard
