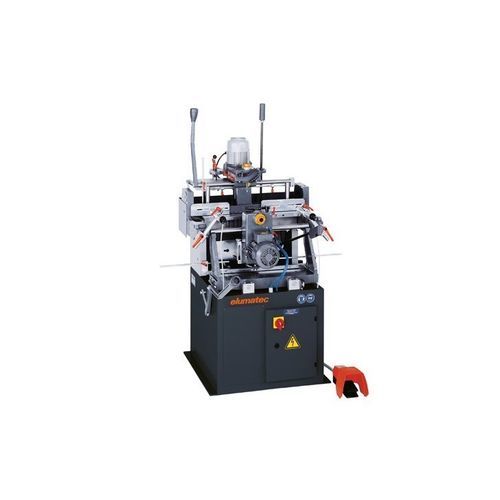

Détoureuse à copier manuelle KF 78/23
2 axesbi-brochepour PVC

Détoureuse à copier manuelle - KF 78/23 - ELUMATEC - 2 axes / bi-broche / pour PVC
Détoureuse à copier manuelle - KF 78/23 - ELUMATEC - 2 axes / bi-broche / pour PVC
Détoureuse à copier manuelle - KF 78/23 - ELUMATEC - 2 axes / bi-broche / pour PVC - image - 2
Détoureuse à copier manuelle - KF 78/23 - ELUMATEC - 2 axes / bi-broche / pour PVC - image - 3
Détoureuse à copier manuelle - KF 78/23 - ELUMATEC - 2 axes / bi-broche / pour PVC - image - 4
Détoureuse à copier manuelle - KF 78/23 - ELUMATEC - 2 axes / bi-broche / pour PVC - image - 5
Détoureuse à copier manuelle - KF 78/23 - ELUMATEC - 2 axes / bi-broche / pour PVC - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
manuelle
Nombre d'axes
2 axes
Nombre de broches
bi-broche
Matière traitée
pour PVC, pour aluminium
Autres caractéristiques
pneumatique
Course X

80 mm
(3,15 in)

Course Y

120 mm
(4,72 in)

Description

Présentation
  • Fraisage de cylindres de serrure et de trous de poignée sur profils aluminium/PVC jusqu'à 70 mm d'épaisseur
  • Deux groupes de fraisage indépendants permettant l'usinage sur deux plans (vertical et horizontal)
  • Fraisage à copier au rapport 1:1 avec les deux broches pour une reproduction précise
  • Fraisage réalisé à l'aide de butées mécaniques ou de gabarits de copiage
  • Table recouverte de PVC pour protéger la surface des profilés pendant l'usinage
  • Serrage pneumatique horizontal pour une fixation sûre de la pièce
  • Dispositif de pulvérisation pulsé/dosé pour lubrification et évacuation des copeaux


Options
  • Gabarits de copiage
  • Gabarits bruts
  • Pinces de serrage et mandrins
  • Trépieds et barres de guidage
  • Supports de pièce et butées
  • Outils de fraisage et plaquettes
  • Liquide de coupe haute performance


Caractéristiques / spécifications techniques
  • Zone de fraisage horizontal
    • Avec butée : 300 x 100 mm
    • Avec gabarit de copiage : 270 x 70 mm
    • Course : 80 mm
  • Zone de fraisage vertical
    • Avec butée : 290 x 100 mm
    • Avec gabarit de copiage : 230 x 70 mm
    • Course : 120 mm
  • Vitesse de rotation de la broche : 12 000 tr./min
  • Zone de serrage des profilés : 150 x 150 mm
  • Branchement électrique : 230/400 V, 3~, 50 Hz
  • Puissance fournie : 0,74 kW
  • Raccord d'air comprimé : 7 bar
  • Consommation d'air par cycle : 12 l sans pulvérisation, 24 l avec pulvérisation
  • Dimensions (L x P x H) : 940 x 1 150 x 1 600 mm
  • Poids : 260 kg
  • Modèle : KF 78/23 — Fraiseuse à copier double-broches
