Fraiseuse 1 axe AF 222/02
verticalehorizontalepour PVC

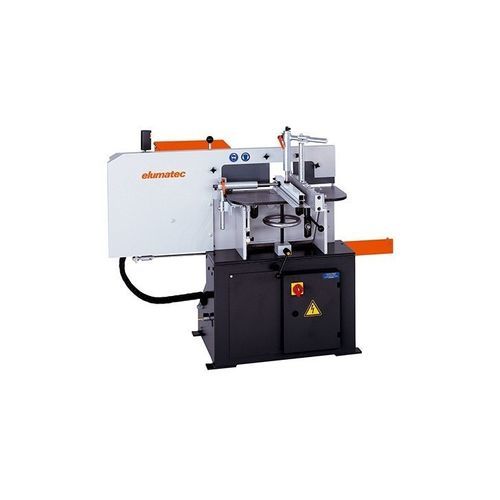

Fraiseuse 1 axe - AF 222/02 - ELUMATEC - verticale / horizontale / pour PVC
Fraiseuse 1 axe - AF 222/02 - ELUMATEC - verticale / horizontale / pour PVC
Fraiseuse 1 axe - AF 222/02 - ELUMATEC - verticale / horizontale / pour PVC - image - 2
Fraiseuse 1 axe - AF 222/02 - ELUMATEC - verticale / horizontale / pour PVC - image - 3
Fraiseuse 1 axe - AF 222/02 - ELUMATEC - verticale / horizontale / pour PVC - image - 4
Fraiseuse 1 axe - AF 222/02 - ELUMATEC - verticale / horizontale / pour PVC - image - 5
Fraiseuse 1 axe - AF 222/02 - ELUMATEC - verticale / horizontale / pour PVC - image - 6
Fraiseuse 1 axe - AF 222/02 - ELUMATEC - verticale / horizontale / pour PVC - image - 7
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
1 axe
Orientation de la broche
verticale, horizontale
Matière usinée
pour PVC, pour aluminium
Applications
industrielle, pour profilés, pour profilés en aluminium, pour porte
Autres caractéristiques
automatique, de précision, avec tourelle, haute performance, avec indicateur de position, avec serrage pneumatique
Fonction combinée
de perçage, de découpe, encocheuse, de profilage
Course X

550 mm
(21,65 in)

Puissance

2 kW
(2,72 hp)

Vitesse de rotation

2 800 rpm
(17 592,919 rad.min-1)

Description

Description
  • Pour le fraisage de traverses et de profilés de porte en aluminium et en PVC
  • Avance manuelle du groupe de fraisage pour un contrôle précis
  • Grande zone de fraisage : longueur de fraisage jusqu'à 400 mm
  • Hauteur de table réglable en continu pour un calage précis
  • Outils utilisables jusqu'à 280 mm de diamètre (perçage de fraise 40 mm)
  • Butée de matériau pivotante ±60° ; évidements jusqu'à 30° gauche/droite ; enclenchement à 90° avec tige index
  • Deux positions de montage pour la butée de matériau offrant de la flexibilité
  • Système de changement rapide d'outil et Spindle lock pour des changements d'outils rapides et sûrs
  • Guidages à recirculation de billes précis pour un mouvement fluide et peu d'usure
  • Serrage pneumatique horizontal et vertical du matériau pour un maintien sûr
  • Butée de profondeur avec quatre profondeurs d'évidement sélectionnables
  • Raccord intégré avec tuyau d'aspiration pour connexion à un système d'extraction
  • Système de pulvérisation pulsé pour lubrification contrôlée
  • Rideau de sécurité automatique pour la protection de l'opérateur


Options
  • Dispositif d'aspiration
  • Butée revolver 4 positions pour la hauteur de table
  • Affichage numérique
  • Outils de coupe
  • Liquide de coupe haute performance


Caractéristiques / spécifications techniques
  • Diamètre maximum de fraise : 280 mm
  • Perçage de la fraise : 40 mm
  • Hauteur maximale du profilé : 165 mm
  • Hauteur de fraisage : 145 mm
  • Profondeur de fraisage : 110 mm
  • Longueur de fraisage : 400 mm
  • Vitesse de broche : 2 800 tr/min
  • Course : 550 mm
  • Puissance moteur : 2,5 kW à 400 V / 50 Hz
  • Raccord d'air comprimé : 7 bar
  • Puissance restituée : 2 kW
  • Consommation d'air : 10 l par cycle, 20 l avec lubrification minimale
  • Dimensions (L×P×H) : 1 540 × 905 × 1 000 mm
  • Poids : 248 kg
