Détoureuse automatique AF 223/01
monobrochepour plastiquepour aluminium

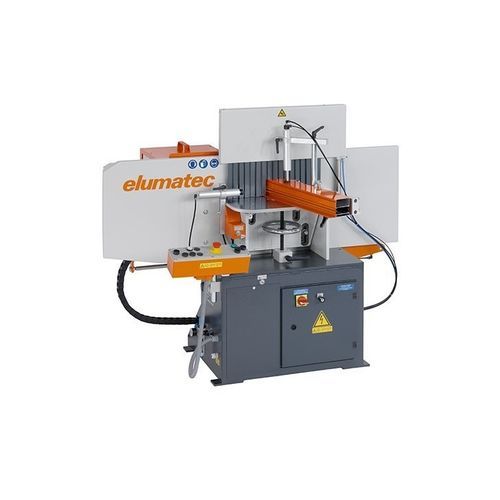

Détoureuse automatique - AF 223/01 - ELUMATEC - monobroche / pour plastique / pour aluminium
Détoureuse automatique - AF 223/01 - ELUMATEC - monobroche / pour plastique / pour aluminium
Détoureuse automatique - AF 223/01 - ELUMATEC - monobroche / pour plastique / pour aluminium - image - 2
Détoureuse automatique - AF 223/01 - ELUMATEC - monobroche / pour plastique / pour aluminium - image - 3
Détoureuse automatique - AF 223/01 - ELUMATEC - monobroche / pour plastique / pour aluminium - image - 4
Détoureuse automatique - AF 223/01 - ELUMATEC - monobroche / pour plastique / pour aluminium - image - 5
Détoureuse automatique - AF 223/01 - ELUMATEC - monobroche / pour plastique / pour aluminium - image - 6
Détoureuse automatique - AF 223/01 - ELUMATEC - monobroche / pour plastique / pour aluminium - image - 7
Détoureuse automatique - AF 223/01 - ELUMATEC - monobroche / pour plastique / pour aluminium - image - 8
Détoureuse automatique - AF 223/01 - ELUMATEC - monobroche / pour plastique / pour aluminium - image - 9
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
automatique
Nombre de broches
monobroche
Matière traitée
pour aluminium, pour plastique
Applications
pour usage intensif
Autres caractéristiques
avec changeur d'outils, pneumatique, avec serrage pneumatique
Course X

550 mm
(21,65 in)

Course Y

110 mm
(4,33 in)

Course Z

Max: 110 mm
(4,33 in)

Min: 110 mm
(4,33 in)

145 mm
(5,71 in)

Description

Présentation
  • Pour le fraisage de profilés de traverses et de porte en aluminium et en PVC
  • Cycle de travail automatique
  • Grande zone de fraisage jusqu'à 400 mm
  • Réglage de la hauteur de table sur réglet
  • Outils utilisables jusqu'à 280 mm de diamètre
  • La butée de matériel peut pivoter jusqu'à 60° à droite et à gauche. Evidements jusqu'à 30° (angles aigus gauche et droite). Enclenchement à 90° avec tige index.
  • Deux positions de montage pour butée de matériel
  • Avec système de remplacement d'outil rapide et "Spindle lock" pour changement d'outil simple
  • Guidages à recirculation de billes précis, libres et à usure réduite
  • Flexible grâce au serrage pneumatique du matériel horizontal et vertical
  • Butée de profondeur pour quatre profondeurs d'évidement différentes
  • Dispositif de pulvérisation avec dosage
  • Rideau de sécurité automatique


Options
  • Dispositif d'aspiration
  • Butée revolver quadruple pour hauteur de table
  • Affichage numérique
  • Fraise
  • Liquide de coupe haute performance


Caractéristiques / spécifications techniques
  • Diamètre maximum de fraise: 280 mm
  • Perçage de la fraise: 40 mm
  • Hauteur maximale du profilé: 200 mm
  • Hauteur de fraisage: 145 mm
  • Profondeur de fraisage: 110 mm
  • Longueur de fraisage: 400 mm
  • Vitesse de rotation de la broche d'usinage: 2 800 tr./min.
  • Course: 550 mm
  • Puissance: 2,5 kW à 400 V / 50 Hz
  • Raccord d'air comprimé: 7 bars
  • Puissance fournie: 2 kW
  • Consommation d'air par cycle de travail: 15 l sans pulvérisation, 25 l avec pulvérisation
  • Dimensions et poids: longueur 1 540 mm, profondeur 905 mm, hauteur 1 000 mm, poids 280 kg
