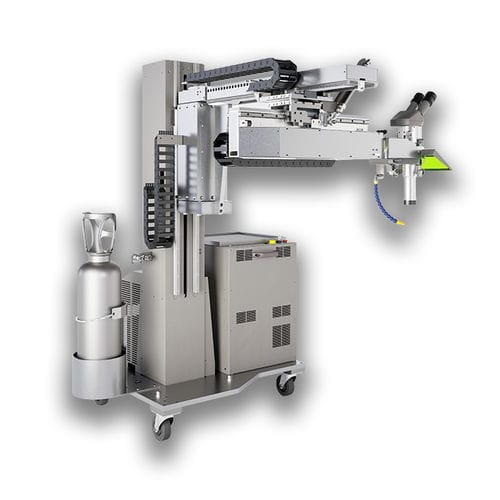

Machine de soudage laser Nd-YAG DL 200

par impulsions électriquesmanuellesur pieds

Présentation DL 200 est une soudeuse laser sur colonne conçue pour les applications industrielles de grande envergure. Équipée d’un déplacement motorisé tridirectionnel (X-Y-Z) commandé par joystick, d’un bras de soudage orientable sur deux axes (inclinaison et rotation) et d’un double résonateur Nd:Ce:YAG capable d’impulsions jusqu’à 200 J et d’une puissance de crête jusqu’à 10 kW, elle permet la réparation de moules d’injection plastique et métal ainsi que de larges composants industriels, même dans des zones difficiles d’accès ou de positionnement.

Points forts DL 200 associe puissance, large zone de travail et grande précision de positionnement. Caméra haute résolution intégrée, ergonomie via écran tactile 7" et mémorisation des paramètres pour une productivité continue tout en conservant un contrôle détaillé.

Applications

• Réparation de moules d’injection plastique ou métal
• Soudage structurel sur grandes pièces
• Microréparations de précision dans cavités ou zones internes
• Colmatage de porosités et fissures sur pièces moulées
• Maintenance de composants industriels
• Soudage de matériaux réfléchissants tels que l’aluminium et le cuivre
• Secteurs : automobile, outillage, aéronautique, fabrication de moules

Performances

• Sorgente laser : double Nd:Ce:YAG – 1064 nm
• Puissance moyenne : 140 W
• Puissance de crête : 10 kW
• Énergie par impulsion : jusqu’à 200 J
• Diamètre du spot : 0,2 ÷ 2,0 mm
• Commande axes XYZ : motorisée avec joystick
• Course des axes : X = 500 mm, Y = 405 mm, Z = 600 mm
• Bras orientable sur deux axes (rotation + inclinaison)
• Interface opérateur : joystick + écran tactile 7"

Fonctionnalités additionnelles Réglage motorisé du spot ; 7 profils d’impulsion préprogrammés ; nouvelle forme d’onde smsp et option gaussian smooth spot ; microscope Leica 10X intégré ; stockage de paramètres/mémoires (100 entrées) ; double circuit de refroidissement eau renforcé (8 l).

caractéristiques / spécifications techniques

• Modèle : DL 200
• Source laser : 2x Nd:Ce:YAG – 1064 nm
• Puissance moyenne : 140 W
• Puissance de crête : 10 kW
• Énergie par impulsion : jusqu’à 200 J
• Fréquence maximale : 30 Hz
• Durée impulsion : 0,5 - 20 ms
• Diamètre du spot : 0,2 - 2,0 mm
• Réglage du spot : motorisé
• Programmes d’onde : 7 profils préétablis
• New smsp wave form : oui
• New gaussian smooth spot : oui
• Microscope : Leica 10X
• Mémoires : 100 emplacements
• Refroidissement par eau : double - enforced / 8 l
• Type : sur colonne (floor standing)
• Alimentation : 230 V AC, 50/60 Hz (110 sur demande) - 4,4 kW
• Dimensions (cm) : 109 x 93 x 149
• Poids : 95 kg
• Course des axes : X = 500 mm ; Y = 405 mm ; Z = 600 mm
• Interface opérateur : joystick + écran tactile 7"
• Caméra haute résolution intégrée
