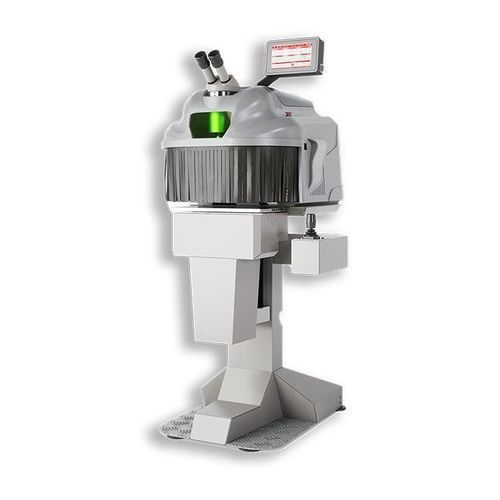

Machine de soudage laser Nd-YAG AWL

automatiquepour composants électroniquespour réparation de moules et matrices

Aperçu du produit
AWL est une soudeuse laser automatique conçue pour la réparation de petits moules et pour la soudure de précision de composants médicaux et industriels de petite taille. Elle intègre une table motorisée trois axes (X‑Y‑Z) commandable par joystick ou programmes CNC, une chambre de soudage ouverte pour pièces de forme ou longueur atypiques, une webcam affichée sur l'écran LCD 7" et un axe rotatif optionnel pour soudures tubulaires. Connexions Wi‑Fi, USB et HDMI disponibles ; option CNC/G‑CODE avec mode teach pour parcours de soudage automatiques.

Description détaillée
AWL est une machine sur pied à source laser Nd:Ce:YAG (1064 nm) adaptée aux travaux de micro-soudure tels que assemblage de composants, dispositifs médicaux, fils guides, languettes de batterie, thermocouples et réparation de petits moules. La table motorisée XYZ assure un positionnement précis (joystick ou CNC) et la chambre ouverte facilite la manutention des pièces longues ou encombrantes. L'écran 7" affiche la vue de la webcam intégrée ; le Wi‑Fi permet la configuration à distance. La version CNC/G‑CODE permet la programmation et l'exécution automatique des trajectoires pour une grande répétabilité. L'alimentation en gaz inerte garantit des soudures sans oxydation et des cordons lisses.

Applications

• Soudage laser manuel ou programmable CNC pour micro-soudures de précision
• Soudage de composants industriels avec grande répétabilité
• Soudage de pièces mécaniques, dispositifs médicaux, thermocouples, capteurs et languettes de batterie
• Réparation et remise en état de petits moules
• Exécution automatique de parcours de soudage via CNC/G‑CODE et mode teach
• Soudage linéaire 3 axes et mouvement rotatif optionnel pour pièces tubulaires

Performances principales

• Sorgente laser : Nd:Ce:YAG – 1064 nm
• Puissance moyenne : 90 W ; Puissance de crête : 10 kW ; Énergie par impulsion : jusqu'à 245 J
• Fréquence maximale : 40 Hz ; Durée d'impulsion : 0,1–25 ms
• Course XYZ : 110 x 88 x 195 mm ; Course par axe : X 110 mm ; Y 88 mm ; Z 195 mm
• Charge maximale table : 35 kg ; Dimensions table : 190 x 399 mm
• Chambre de soudage : entièrement ouverte ; Diamètre spot : 0,2–2,0 mm ; Microspot optionnel : 0,05 ou 0,1 mm

Accessoires associés (sélection)

• Mandrino rotante con foro passante pour anneaux et pièces circulaires
• Pédale couverte
• Optique micro-spot (0,05–0,1 mm)
• Data logger (RSS remote supervisor system)
• Cache oculaire (couvre-oculaires hygiéniques amovibles pour microscopes laser)

Caractéristiques techniques

• Modèle : AWL
• Brand: Elettrolaser
• Source laser / longueur d'onde : Nd:Ce:YAG, 1064 nm
• Puissance moyenne : 90 W ; Puissance de crête : 10 kW ; Énergie par impulsion : 245 J
• Fréquence maximale : 40 Hz ; Durée d'impulsion : 0,1–25 ms
• Diamètre spot : 0,2–2,0 mm ; Microspot : optionnel 0,05 ou 0,1 mm
• Microscope : 10X (Leica)
• Système 3D vision : optionnel ; Caméra sur écran : webcam intégrée affichée sur 7" LCD
• Commande externe / UI : Écran tactile couleur 7" ; option CNC/G‑CODE avec mode teach
• Mémoires programmes : 100
• Wi‑Fi : disponible ; USB/HDMI : en option
• Refroidissement : eau double / 4 l
• Buse Argon et buse air comprimé : oui
• Type : sur pied ; Alimentation : 230 V AC, 50/60 Hz (110 sur demande) – 2,2 kW
• Dimensions (cm) : 78,4 x 67,1 x 139,2 ; Poids : 120 kg
• Course table XYZ : 110 x 88 x 195 mm ; Charge maximale table : 35 kg ; Dimensions table : 190 x 399 mm
