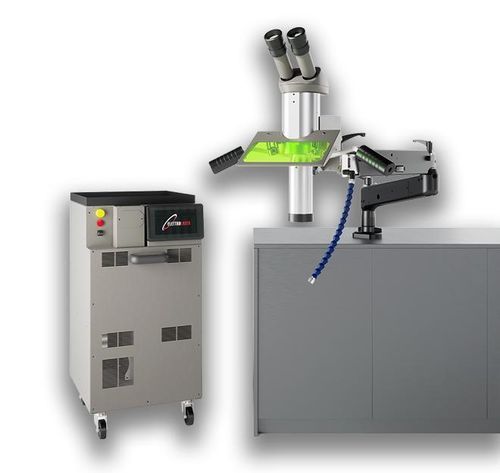

Machine de soudage laser Nd-YAG COMBO 200

automatiqueà roulettesavec chariot

Présentation produit
COMBO 200 est le système de soudage laser Elettrolaser conçu pour offrir une flexibilité maximale dans la soudure et la réparation de grands moules et de pièces industrielles hors gabarit. Solution au sol avec tête mobile, bras autoportant à déplacement manuel et chariot à roues permettant l'accès à des surfaces inclinées, internes ou à géométrie complexe. Adapté à la moulerie, l'automobile, l'aéronautique et la production industrielle générale.

Caractéristiques principales

• Sorgente laser double résonateur Nd:Ce:YAG (1064 nm)
• Puissance de crête jusqu'à 15 kW
• Puissance moyenne ≈ 110 W
• Réglage motorisé du spot (30 positions)
• Bras inclinable et rotatif sur 2 axes ; tête laser mobile sur chariot à roues
• Interface tactile 7" ; composants industriels pour charges de travail intensives

Applications

• Soudure et réparation de grands moules d'injection
• Travaux sur composants hors standard ou montés
• Microréparations sur surfaces inclinées ou internes
• Réparation de défauts de coulée sur pièces moulées et outillages
• Soudure sur matériaux réfléchissants (ex. aluminium)
• Accès aux surfaces difficiles et géométries contraignantes
• Secteurs concernés : conception de moules, automobile, aéronautique, industrie générale

Performances principales

• Sorgente laser : double Nd:Ce:YAG — 1064 nm
• Puissance moyenne : 110 W
• Puissance de crête : 15 kW
• Énergie par impulsion : jusqu'à 200 J
• Réglage du spot : motorisé (30 positions)
• Tête laser mobile et chariot à roues pour repositionnement
• Tête orientable sur 2 axes (inclinaison & rotation)

Variante COMBO 200 - Données techniques clés (tableau)
Sorgente laser et longueur d'onde : 2x Nd:Ce:YAG 1064 nm
Puissance moyenne : 110 W
Puissance de crête : 15 kWp
Énergie max : 200 J
Fréquence max (Hz) : 30
Durée impulsion : 0,1 - 20 ms
Diamètre spot : 0,6 - 2,0 mm
Réglage spot : motorisé
Programmes d'onde : 7 formes d'impulsion préréglées
Nouvelle forme d'onde SMSp : yes
Nouveau gaussian smooth spot : yes
Microscope 10X : Leica
Mémoires : 100 cellules
Refroidissement eau : double - enforced / 6 L
Type : sur pied (floor standing)
Alimentation : 230 V AC, 50/60 Hz (110 sur demande) - 4,4 kW
Dimensions (cm) : 64 x 41 x 84 + bras mobile
Poids (kg) : 95
Portée maximale : 1360 mm

Spécifications techniques

• Modèle : COMBO 200
• Type de laser : double Nd:Ce:YAG (1064 nm)
• Puissance moyenne : 110 W
• Puissance de crête : 15 kW
• Énergie max par impulsion : 200 J
• Fréquence d'impulsion : jusqu'à 30 Hz
• Durée d'impulsion : 0,1 – 20 ms
• Plage diamètre spot : 0,6 – 2,0 mm (motorisé, 30 positions)
• Formes d'onde : 7 presets ; SMSp et gaussian smooth spot disponibles
• Tête : orientable sur 2 axes avec bras autoportant et chariot mobile
• Refroidissement : refroidissement par eau double renforcé, 6 L
• Interface : écran tactile 7", 100 mémoires
• Alimentation : 230 V AC, 50/60 Hz (110 V sur demande), 4,4 kW
• Type : sur pied
• Dimensions (cm) : 64 x 41 x 84 + bras mobile
• Poids : 95 kg
• Portée maximale d'action : 1360 mm
