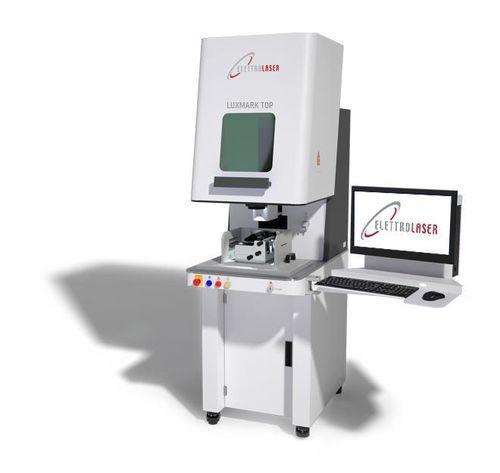

Machine de gravure et marquage laser Luxmark M & TOP series

de métalpour la bijouterieindustrielle

Présentation
Le Luxmark M & TOP est un système laser de table/pose-au-sol destiné au marquage, à la gravure profonde et au micro-découpage. Il prend en charge plusieurs sources laser (fibres, UV, MOPA, PICO, NIB et CO2 pour la version TOP) et permet des traitements 2D, 2,5D et 3D sur métaux et matériaux techniques grâce à une large chambre de travail et un contrôle motorisé de l'axe Z.

Caractéristiques principales

• Poste laser multi-sources pour marquage, gravure profonde et micro-découpe
• Compatibilité : fibre, UV, MOPA, PICO, NIB (CO2 pour variantes TOP)
• Grande chambre de travail permettant marquage 3D et opérations 2,5D pour moules et cavités
• Logiciel propriétaire multilingue professionnel, intégrable en base de données et compatible raster/vector
• Système d'extraction push-pull innovant assurant un flux d'air laminaire

Applications

• Marquage et gravure profonde sur métaux et matériaux techniques
• Réalisation de cavités ou cônes pour outillages (2,5D)
• Marquage 3D sur pièces complexes et formes courbes
• Micro-découpe de précision et structuration de composants
• Secteurs : bijouterie, médical, automobile, électronique, mécanique
• Conçu pour intégration en ligne de production automatisée

Performances (niveau)

• Zone de travail : 550 x 500 mm
• Cours de l'axe Z : 400 mm (motorisé, contrôlé)
• Logiciel : professionnel, multilingue, paramétrable ; import formats raster et vector
• Modes de traitement : marquage 2D, 2,5D et 3D
• Extraction : système push-pull pour flux d'air laminaire

Variantes (résumé)

• Plateforme mécanique identique avec différentes sources laser et puissances
• Green : refroidissement air, pose-au-sol, 230 V AC (110 sur demande), 3 / 5 W, 532 nm, zone 58 x 51 cm, focales F100–F420
• Fiber : refroidissement air, pose-au-sol, 230 V AC (110 sur demande), 20–200 W (incl. MOPA/NIB/PICO), 1064 nm, zone 58 x 51 cm, focales F100–F420
• UV : refroidissement air, pose-au-sol, 230 V AC (110 sur demande), 5 / 10 W, 355 nm, zone 58 x 51 cm, focales F100–F420
• Dimensions machine types : 62 x 100 x 170 cm ; poids indicatif : 220 kg*

Options & fonctions avancées

• Système de vision intelligent pour reconnaissance de motifs et centrage automatique (caméra)
• Table XY motorisée (accessoire TOP) et alimentateur automatique en bande
• Axes rotatifs et mandrins pneumatiques ou motorisés pour marquage d'anneaux et cylindres
• Tête de marquage 3D avec logiciel dédié pour sphères, cônes et profils complexes
• Logiciel 2,5D pour création automatique de couches/sections sur pièces planes ou légèrement courbes

Accessoires associés (sélection)

• Tastateur dynamique — mesure la hauteur de la pièce et positionne automatiquement l'axe Z (positionnement complet sur M et TOP)
• Mandrin basculant pneumatique — marquage interne/externe d'anneaux avec autofocus logiciel
• Table XY pour TOP — automatisation des marquages pour petites/moyennes séries
• Tête de marquage 3D — pour profils courbes et irréguliers
• Plaque-guide avec extraction — maintien de la propreté en production à grande échelle
• Étaux statiques (100 mm / 200 mm) — serrage de précision
• Pattern matching caméra — centrage avancé et positionnement automatique
• Accessoires : coupe-tube, reverse engineering, lunettes de sécurité pour lasers ouverts de classe IV

Documentation
Le fabricant fournit une brochure produit téléchargeable (PDF) contenant les données techniques complètes, le tableau des variantes et la liste des options.

Caractéristiques techniques

• Dénomination : Luxmark M & TOP
• Zone de travail (performance) : 550 x 500 mm
• Zone de travail (variante) : 58 x 51 cm (typique)
• Cours axe Z : 400 mm ; course motorisée jusqu'à 36 cm selon configuration
• Sources supportées : fibre, UV, MOPA, PICO, NIB, CO2 (TOP)
• Puissances (exemples) : Green 3 / 5 W ; Fiber 20–200 W (incl. MOPA/NIB/PICO) ; UV 5 / 10 W
• Longueurs d'onde (exemples) : Green 532 nm ; Fiber 1064 nm ; UV 355 nm
• Alimentation : 230 V AC, 50/60 Hz (110 sur demande) — consommation typique 2 kW
• Dimensions machine (exemple) : 62 x 100 x 170 cm
• Poids indicatif : 220 kg*
• Focales et zones : F100 6 x 6 cm (spot 16 µm) ; F160 10 x 10 cm (spot 26 µm) ; F210 14 x 14 cm ; F254 17 x 17 cm ; F330 23 x 23 cm ; F420 28 x 28 cm
• Hauteur maximale pièce : jusqu'à 37,5 cm (F160) / 35 cm (3D) selon configuration
• Classe laser : I pour configurations fermées ; respecter les consignes et EPI pour dispositifs ouverts de classe IV
• Extraction : système push-pull pour flux d'air laminaire
